Explicação da comutação STS sub-10ms: MS-MPPT400-2 vs MS-TS500-2

Os dez milissegundos que decidem se um site permanecerá ligado

A falha na rede não se anuncia. Num momento, um site está sendo retirado do utilitário; no próximo, a tensão entra em colapso e cada carga a jusante fica exposta a uma lacuna que não pode tolerar. Para um data center, um armazém refrigerado ou uma linha de produção no meio do ciclo, essa lacuna precisa ser eliminada em milissegundos de um dígito – não em segundos, não “tão rápido quanto o gerador pode girar”. Esse é o problema específico de engenharia que a camada STS (comutador de transferência estática) resolve, e é por isso que a plataforma Deye MC-L430 constrói comutação em torno de dois gabinetes construídos especificamente: o MS-MPPT400-2 e o MS-TS500-2, ambos classificados para transferência abaixo de 10ms.

Esses dois gabinetes parecem semelhantes em uma folha de dados - ambos controlam a rede, o gerador e os disjuntores de carga; ambos reivindicam comutação de um dígito em milissegundos – mas resolvem problemas diferentes. Um deles combina entrada fotovoltaica com comutação em um único gabinete. O outro é um gabinete de comutação dedicado e de maior capacidade, sem nenhuma função fotovoltaica. Fazer essa distinção corretamente é o que determina se a arquitetura de comutação de um site realmente corresponde ao seu mix de geração.

O que um switch de transferência estática realmente faz

Uma chave de transferência estática não move um contato mecanicamente como uma chave de transferência automática tradicional faz. Ele usa comutação de estado sólido para detectar uma falha na fonte e redirecionar a carga para uma fonte alternativa antes que a carga perceba a interrupção. Esse é o mecanismo por trás da plataforma ≤10ms tempo de comutação entre operação dentro e fora da rede – rápido o suficiente para que as cargas eletrônicas mais sensíveis nunca registrem a transição.

Tanto o MS-MPPT400-2 quanto o MS-TS500-2 são construídos em torno deste mesmo núcleo de comutação, mas cada gabinete organiza os disjuntores de maneira diferente, dependendo do que mais precisa ser compartilhado no gabinete.

MS-MPPT400-2: Comutação e entrada solar em um gabinete

O MS-MPPT400-2 combina duas funções que, de outra forma, precisariam de hardware separado: um estágio MPPT de canal duplo que suporta até 400kW de entrada fotovoltaica (2 x 200kW) e um estágio STS avaliado em 400kW em conexões de carga, rede e motor a óleo. Não lado fotovoltaico, ele opera com uma tensão de entrada máxima de 800 Vcc, uma faixa de tensão MPPT de 180–750 Vcc e uma tensão de inicialização de 200 V – ampla o suficiente para acomodar uma variedade de configurações de string sem um inversor fotovoltaico separado.

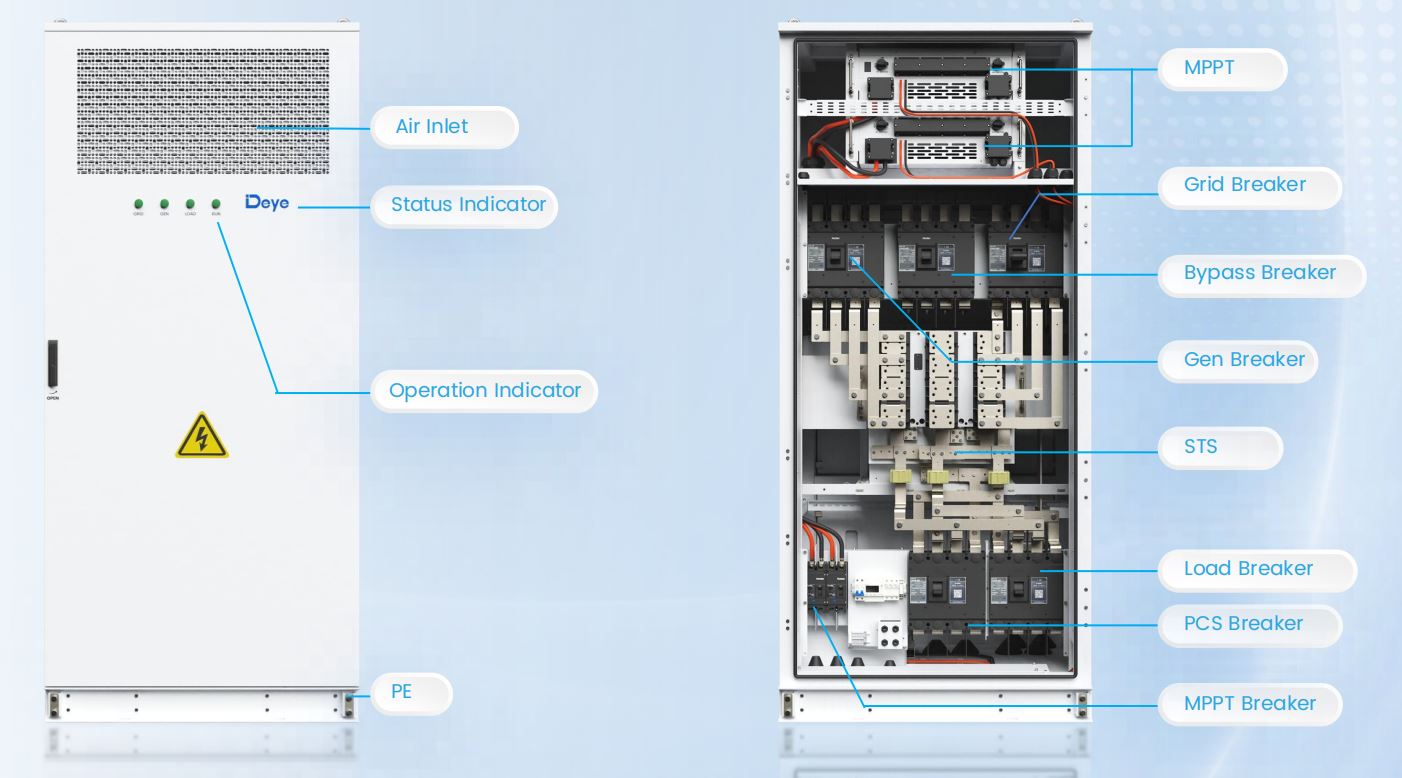

O layout do disjuntor dentro do gabinete reflete essa dupla função: um disjuntor MPPT dedicado e um disjuntor de rede ficam ao lado de um disjuntor de bypass, disjuntor de gerador, disjuntor de carga e disjuntor PCS – todos coordenados pela lógica STS interna. Isso representa muita inteligência de comutação reunida em um gabinete de 1.000 x 1.000 x 2.450 mm, e é exatamente por isso que esse gabinete aparece em layouts acoplados a CC, onde PV, bateria e comutação precisam compartilhar um único ponto de interconexão CA em vez de três gabinetes separados.

MS-TS500-2: Um gabinete de comutação dedicado para cargas maiores

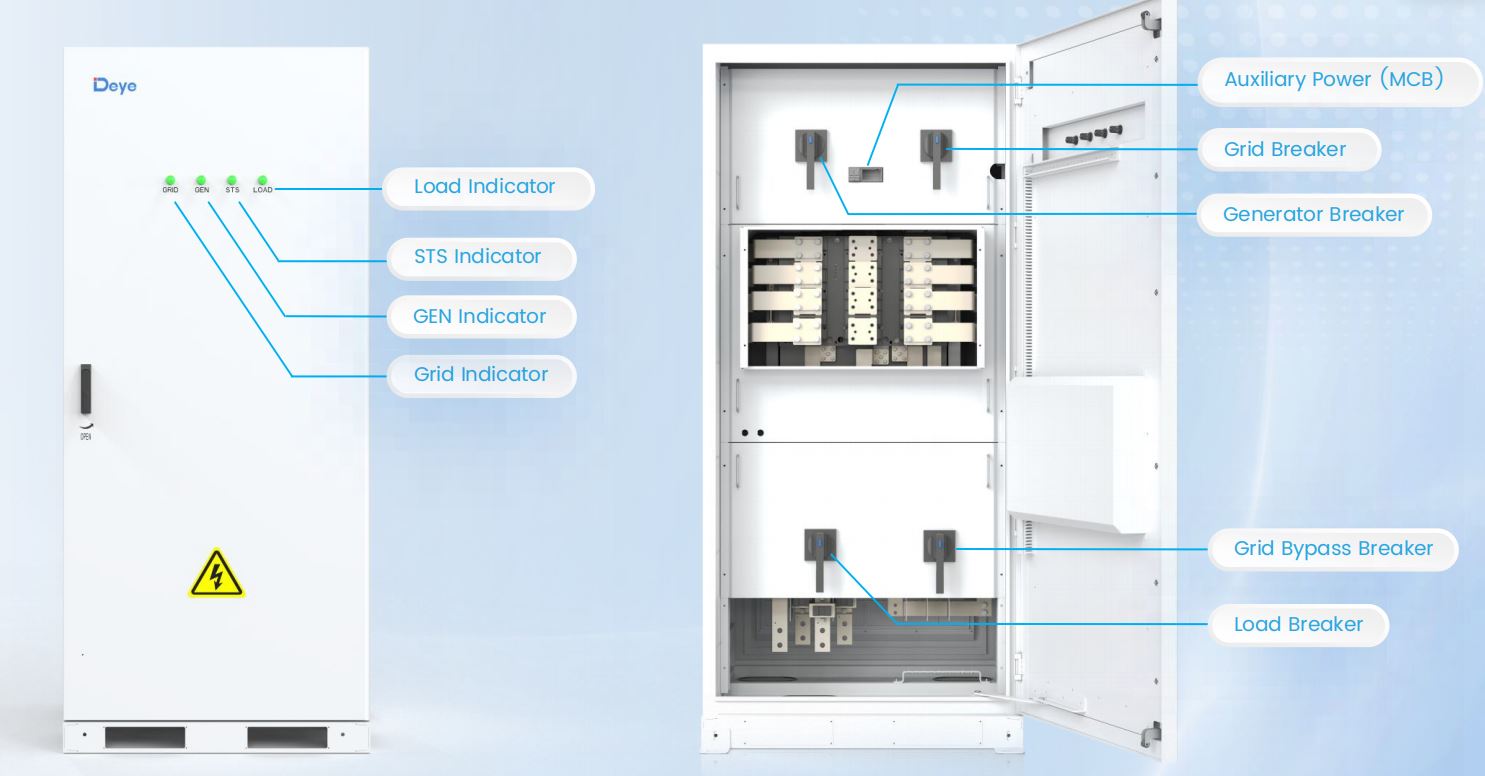

O MS-TS500-2 abandona totalmente a função fotovoltaica e se concentra em uma tarefa: alternar entre rede, gerador e carga em uma classificação mais alta do que o gabinete integrado com MPPT pode oferecer. Ele é classificado para 500kW em conexões de carga, rede e motor a óleo - 100kW a mais de altura livre do que o MS-MPPT400-2 - com um barramento classificado em 1000A e barramentos ramificados em 200A, funcionando com uma classificação de isolamento de 1000V DC.

A leitura prática: quando um local já tem energia fotovoltaica gerenciada por meio de um gabinete MPPT acoplado a CC separado, ou não tem nenhuma energia fotovoltaica – uma implantação pura de bateria mais gerador de backup, por exemplo – o MS-TS500-2 oferece mais capacidade de comutação sem pagar por um estágio fotovoltaico que não seria utilizado.

Escolhendo entre eles com base na topologia do site

A decisão geralmente se resume a quantas funções um único gabinete precisa absorver e quanta capacidade de comutação a carga realmente requer. Uma implantação de energia de backup protegendo cargas críticas com uma configuração de gabinete N≤2 normalmente emparelha gabinetes de bateria com um MS-TS500-2 situado entre o banco de baterias coordenado por EMS e o transformador - sem energia fotovoltaica nessa cadeia específica, portanto, não há razão para transportar hardware MPPT.

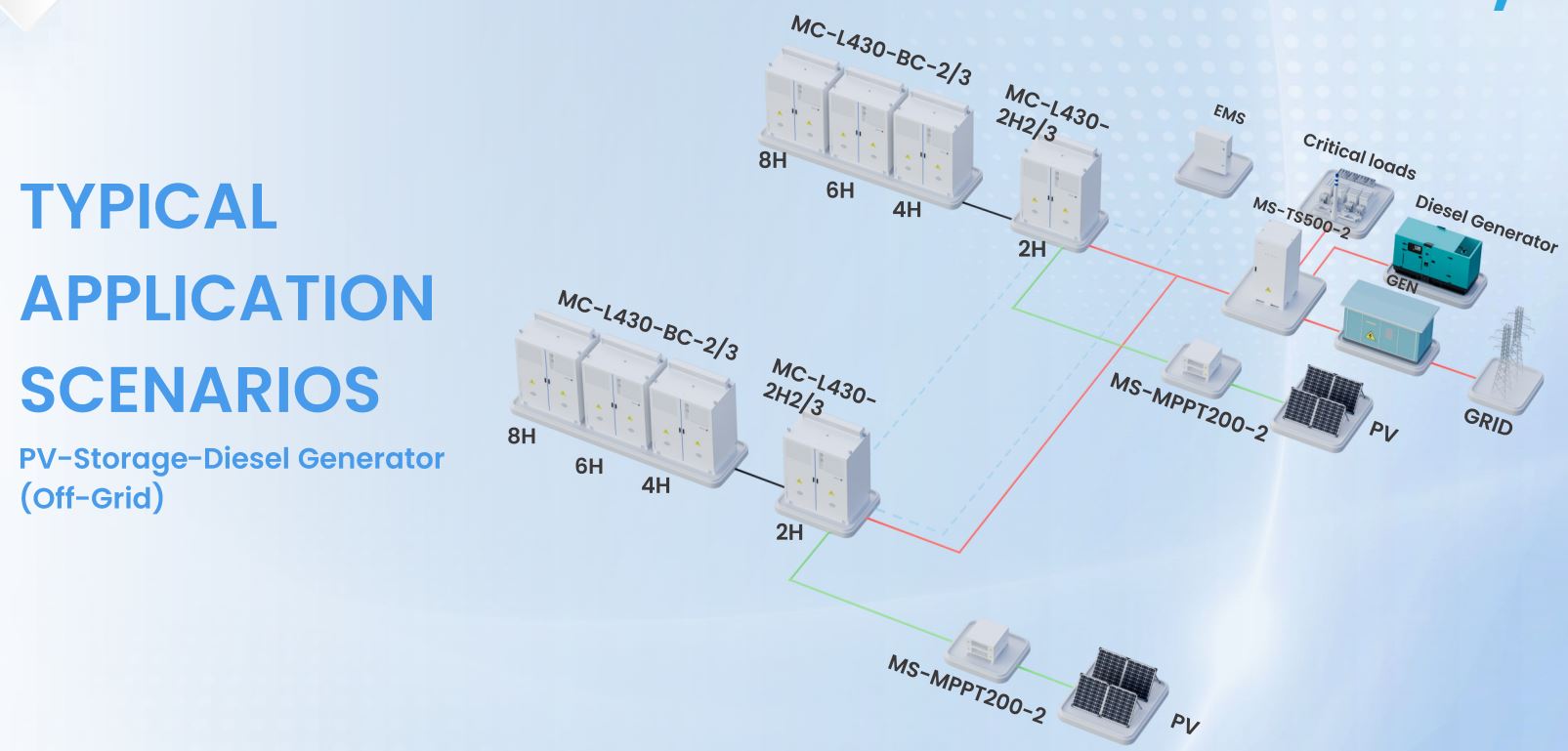

Uma microrrede geradora de armazenamento fotovoltaico, por outro lado, tende a passar pelo MS-MPPT400-2, uma vez que precisa do estágio de entrada fotovoltaico de qualquer maneira e o STS integrado significa um gabinete a menos para instalar, conectar e comissionar. Em uma implantação fora da rede apoiada por diesel, o mesmo MS-MPPT400-2 lida com todos os três caminhos de transferência – rede, gerador e bateria alimentada por energia fotovoltaica – a partir de um único gabinete, mantendo a topologia de comutação compacta mesmo quando o mix de geração se torna mais complexo.

Nenhum dos gabinetes opera isoladamente da camada EMS. Ambos relatam o status e aceitam sinais de controle no mesmo backbone RS485/Modbus TCP/DIDO que o resto da plataforma usa, que é o que permite ao EMS coordenar uma decisão de transferência com o estado de carga da bateria e prioridade de carga, em vez de alternar puramente em um limite de tensão.

Por que sub-10ms é mais importante do que parece

Dez milissegundos equivalem a aproximadamente meio ciclo a 50 Hz. Esse limite não é arbitrário – ele é definido para permanecer abaixo da tolerância de operação do equipamento com maior probabilidade de ser danificado ou interrompido por uma interrupção: drives de frequência variável, cargas de TI apoiadas por UPS e controladores de fabricação de precisão que tratam qualquer queda de tensão como uma condição de falha e desligam defensivamente. Um switch que leva 100 ms, ou mesmo 50 ms, ainda pode desarmar esse desligamento defensivo, mesmo que a energia tecnicamente nunca tenha desaparecido completamente.

É também por isso que a função de comutação é tratada como uma categoria de hardware própria, em vez de incorporada ao PCS ou ao gabinete da bateria. Isolá-lo em um gabinete dedicado equipado com STS - seja o MS-MPPT400-2 ou o MS-TS500-2 - significa que a decisão de comutação não precisa esperar pela lógica do lado da bateria ou pela sincronização do PCS, que é de onde o número sub-10ms realmente vem na prática.

Para uma análise mais profunda da arquitetura do canal e das especificações de comutação por trás desta geração de hardware, o Análise das especificações MPPT de 8 canais e STS de 500 kW cobre o hardware de comutação com mais detalhes. Para as equipes que avaliam como essa camada de comutação se encaixa na implantação completa da bateria, a abordagem mais ampla Linha de soluções ESS C&I é o ponto de partida para combinar contagem de gabinetes, modo de acoplamento e capacidade de comutação para um local específico.
