Células 314Ah explicadas: como a série Deye GE-F atinge mais de 8.000 ciclos

Chegam células de alta capacidade 314Ah: como a série Deye GE-F atinge 8.000 ciclos de vida

Os números do ciclo de vida em uma folha de dados de bateria tendem a se confundir depois de um tempo – 6.000, 8.000, 10.000, todos aproximadamente na mesma vizinhança de “tempo suficiente”. O que realmente os separa raramente é a própria química. O fosfato de ferro-lítio tem sido o produto químico C&I padrão há anos. O diferenciador é a arquitetura celular: quantas células estão em um pacote, quanta corrente cada uma carrega e quão uniformemente o calor se espalha entre elas. Essa é a história por trás da célula 314Ah que alimenta Deye's soluções ESS C&I de pequena escala , e é por isso que a série de gabinetes de bateria externos GE-F128/F240/F256 é classificada para 8.000 ciclos a 0,5°C e 25°C até 70% do fim da vida útil.

De 100Ah a 314Ah: Menos células, menos pontos de falha

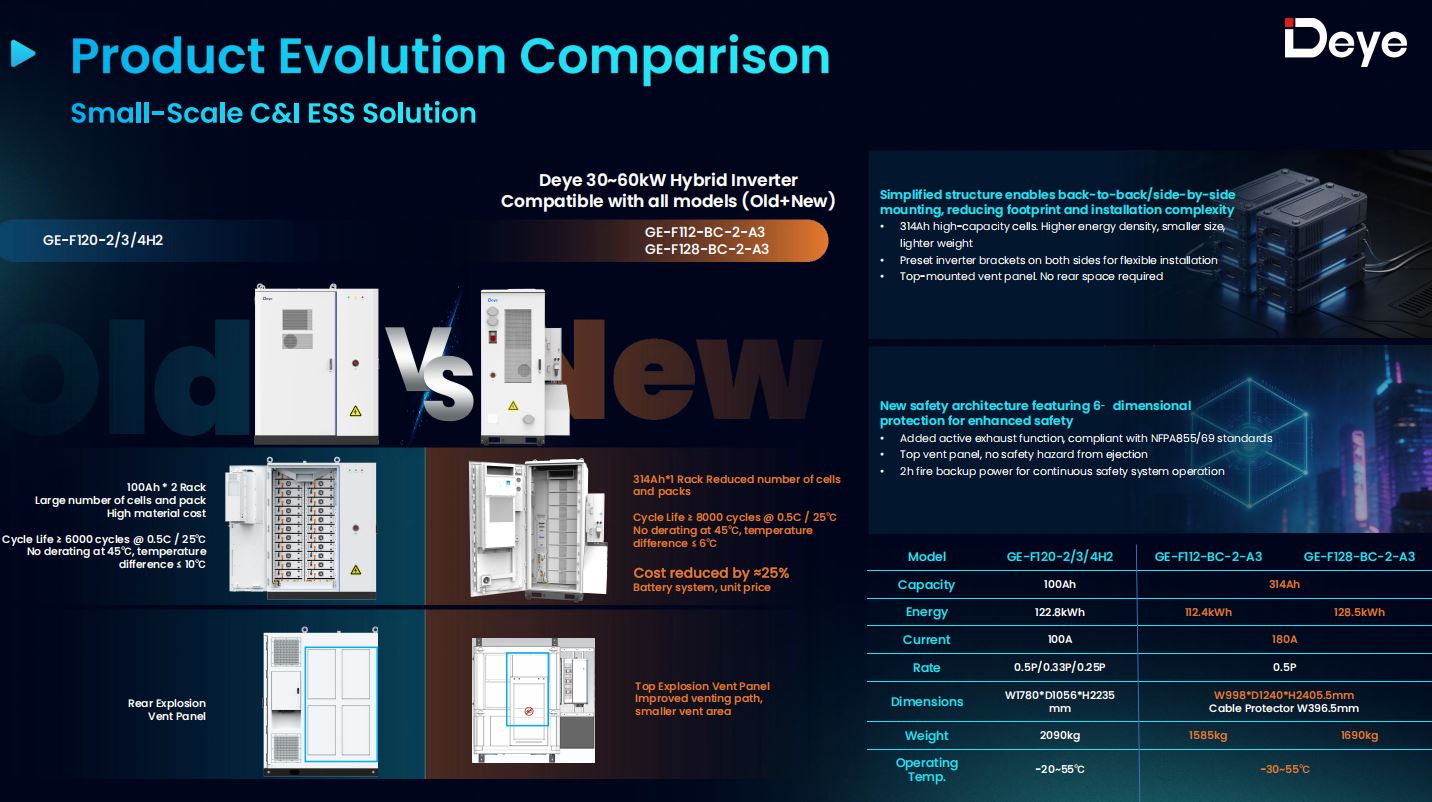

O gabinete da geração anterior de Deye, o GE-F120-2/3/4H2, construiu seu pacote a partir de células de 100Ah dispostas em dois racks de profundidade. Chegar a um valor de energia utilizável significou empilhar um grande número de células individualmente menores, o que multiplica o número de conexões em série/paralelo, juntas de barramento e soldas dentro do pacote – cada uma delas é um ponto de resistência potencial, e cada ponto de resistência gera calor sob carga.

A série GE-F consolida isso em uma única célula de 314Ah por posição, conectada 1P16S a um módulo de 51,2V e 16,08kWh. Um gabinete GE-F128 precisa de apenas 8 desses módulos para atingir 128,5 kWh; o GE-F256 precisa de 16 para atingir 257,23 kWh. Menos células maiores significam um chicote interno mais simples, menos juntas que podem falhar durante um período de garantia de 10 anos e – como os custos de fabricação e montagem aumentam com a contagem de peças mais do que a capacidade bruta – um preço unitário aproximadamente 25% mais baixo na plataforma GE-F128 e cerca de 15% mais baixo na plataforma GE-F240/256 em comparação com o design mais antigo.

O que “8.000 ciclos” realmente significa

A classificação não é um número redondo de marketing – ela vem com condições de teste específicas: Taxa de carga/descarga de 0,5°C, temperatura ambiente de 25°C, ciclo até 70% da capacidade de fim de vida . Essa é a maneira padrão da indústria de determinar o ciclo de vida e é diretamente comparável à classificação da célula da geração anterior de 6.000 ciclos sob as mesmas condições de 0,5°C/25°C. Um aumento de 33% nos ciclos nominais com a mesma taxa de descarga, a partir de uma célula com aproximadamente o triplo da capacidade por unidade, aponta para um design interno genuinamente diferente, em vez de um padrão de teste mais flexível.

Em termos práticos, com um ciclo completo por dia, 8.000 ciclos duram cerca de 21 a 22 anos antes que o conjunto se degrade para 70% da sua capacidade original – muito além do período de garantia de 10 anos do gabinete e espaço suficiente para que a maioria dos operadores de C&I aposente ou reenergize um local por outros motivos que não a degradação da bateria.

O design térmico por trás da classificação

As reivindicações de ciclo de vida desmoronam rapidamente se um pacote esquentar ou de forma irregular, uma vez que a temperatura irregular da célula é uma das maneiras mais rápidas de acelerar a degradação nas células mais quentes de uma pilha. É aqui que a arquitetura de refrigeração da série GE-F faz o verdadeiro trabalho por trás do número do ciclo de vida.

Cada gabinete usa um duto de ar condicionado simulado com precisão de três níveis - célula, módulo, pacote -, acionado por um ar condicionado de 3 kW no GE-F128 e uma unidade de 5 kW no GE-F240/256. O resultado é uma diferença máxima de temperatura entre células de 6°C , abaixo dos 10°C da geração anterior, sem redução de potência de saída até 45°C ambiente. Uma distribuição térmica mais estreita significa que cada célula do pacote envelhece mais próximo da mesma taxa, em vez de um punhado de pontos quentes se desgastarem precocemente e reduzirem a capacidade útil geral do pacote muito antes do resto das células estarem perto do fim da vida.

180A Contínuo, 285A de Pico — Sem Derating Extra

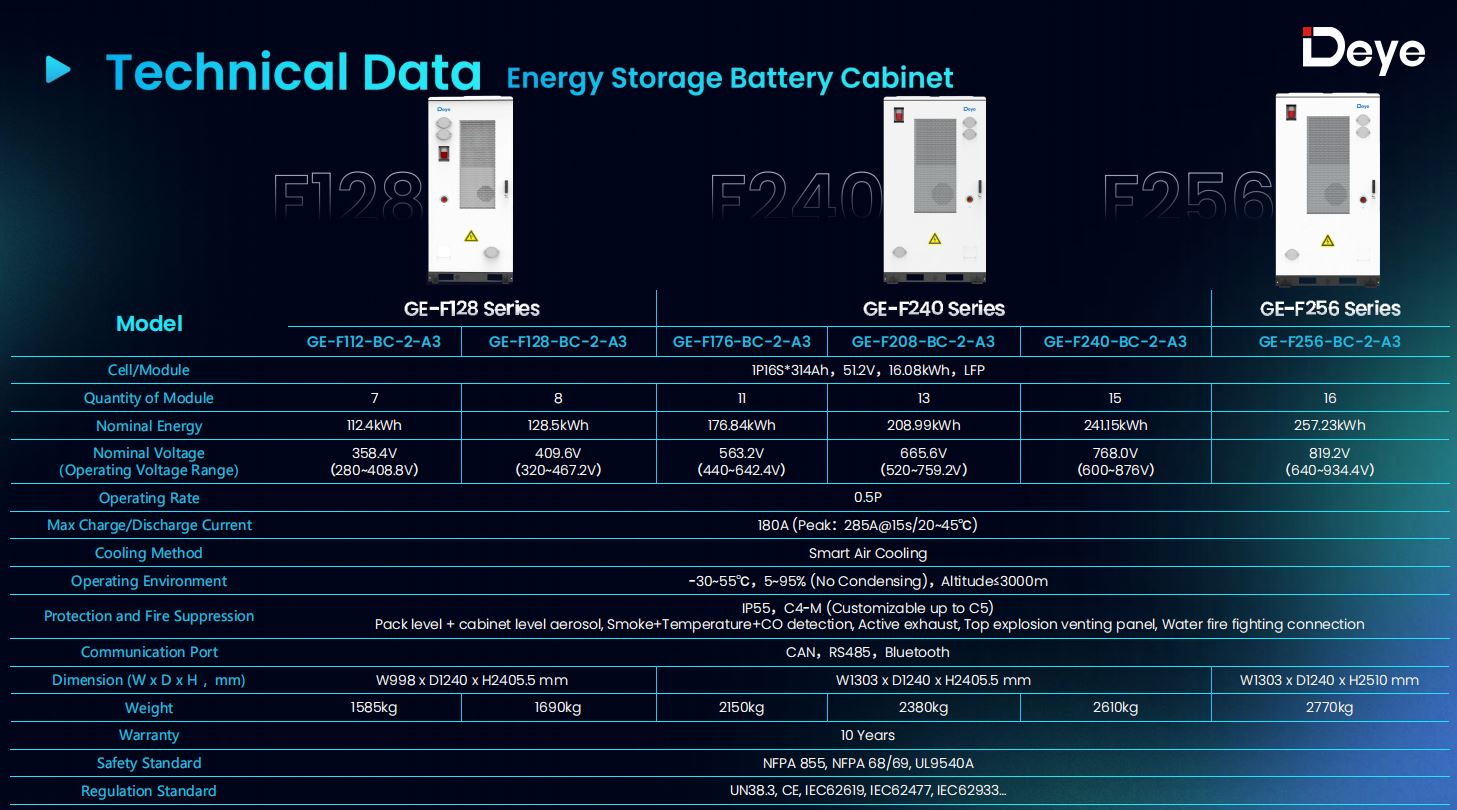

Células maiores também aumentam o limite de quanta corrente um pacote pode suportar sem sobrecarregar desproporcionalmente as células individuais. Cada gabinete da série GE-F - desde o GE-F112 de 112,4 kWh até o GE-F256 de 257,23 kWh - compartilha o mesmo envelope de corrente: 180A contínuo, pico de 285A por 15 segundos a 20–45°C , a uma taxa operacional de 0,5P. Essa consistência é importante para o projeto do sistema, porque significa que as mesmas suposições de carga/descarga se aplicam quer um projeto comece com um único gabinete GE-F128 ou seja ampliado para uma pilha GE-F256 de vários gabinetes.

Para efeito de comparação, os gabinetes concorrentes refrigerados a ar construídos em células de menor capacidade (geralmente 280Ah) normalmente atingem um limite próximo de 130–140A, com variações de temperatura de célula mais amplas e limites mais baixos de não redução de potência em torno de 40°C. A lacuna torna-se tangível em um telhado quente ou em uma doca de carga no meio de uma tarde de verão – um sistema mantém a produção nominal total, o outro acelera silenciosamente.

Uma célula, seis configurações de gabinete

Como cada gabinete GE-F é construído a partir do mesmo módulo de 16,08 kWh, a classificação de 8.000 ciclos se aplica uniformemente a toda a linha, em vez de ser um número principal para um SKU principal:

• O Gabinete de bateria externa GE-F112/128 — 112,4 kWh e 128,5 kWh, construídos a partir de 7 ou 8 módulos
• O Série de gabinete de bateria externa GE-F240/256 — cobrindo GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) e GE-F256 (257,23 kWh), de 11 a 16 módulos

Todas as seis configurações possuem a mesma garantia de 10 anos e as mesmas certificações UN38.3, CE, IEC62619, IEC62477 e IEC62933, portanto, a escolha de um nível de capacidade é puramente uma questão de requisitos de energia do local – e não uma compensação em relação à qualidade da célula ou à vida útil esperada.

O que isso significa para um cálculo de TCO de 10 anos

Uma classificação de ciclo de vida só se traduz em economia real se for combinada com um custo inicial mais baixo e um sistema de resfriamento que possa realmente cumprir a reivindicação de não redução de potência em campo – caso contrário, é um número de laboratório. Na série GE-F, todos os três se alinham: a arquitetura da célula de 314Ah reduz o custo unitário em 15–25%, dependendo do tamanho do gabinete, a propagação térmica de 6°C protege a classificação de 8.000 ciclos de ser prejudicada pela degradação do ponto quente, e o limite sem redução de capacidade a 45°C significa que a contagem nominal de ciclos é alcançável em condições externas reais, e não apenas em um laboratório climatizado.

Para integradores de sistemas dimensionando 100–300 kWh sistema de armazenamento de energia de bateria para um projeto de C&I , essa combinação muda o cálculo de “qual bateria é mais barata hoje” para “qual bateria ainda tem capacidade significativa no ano 15”. No papel, pelo menos, a série GE-F foi construída para responder a essa pergunta favoravelmente.
