Gabinete de bateria externa série Deye GE-F128/F240/F256: Guia ESS C&I de pequena escala

Uma nova referência para armazenamento de energia comercial e industrial em pequena escala

A maioria dos locais comerciais e industriais não precisa de um pátio de baterias em escala de megawatts. Uma fábrica que reduz os picos de produção, um centro comercial que compensa as taxas de procura ou uma exploração agrícola que suporta cargas críticas normalmente precisa de algo entre 100 kWh e 300 kWh – o suficiente para importar, não o suficiente para explicar um sistema contentorizado refrigerado a líquido com sua própria equipe de manutenção. Essa lacuna é exatamente onde o Gabinete de bateria externa série Deye GE-F128/F240/F256 está posicionado, como parte de uma família mais ampla de soluções ESS C&I de pequena escala .

Construída em torno de uma célula de fosfato de ferro-lítio de 314Ah e combinada com inversores híbridos de 30–125kW ou unidades PCS modulares da Deye, a série GE-F compreende uma arquitetura de segurança completa de seis dimensões, refrigerada de ar inteligente e expansão paralelamente de até 10 unidades em um gabinete que pode ser instalado sem paredes específicas ou trabalho estrutural de suporte de carga.

Três gabinetes, uma plataforma

A série abrange três tamanhos de gabinetes físicos, cada um oferecido em múltiplas configurações de energia construídas a partir do mesmo módulo de bateria de 16,08 kWh:

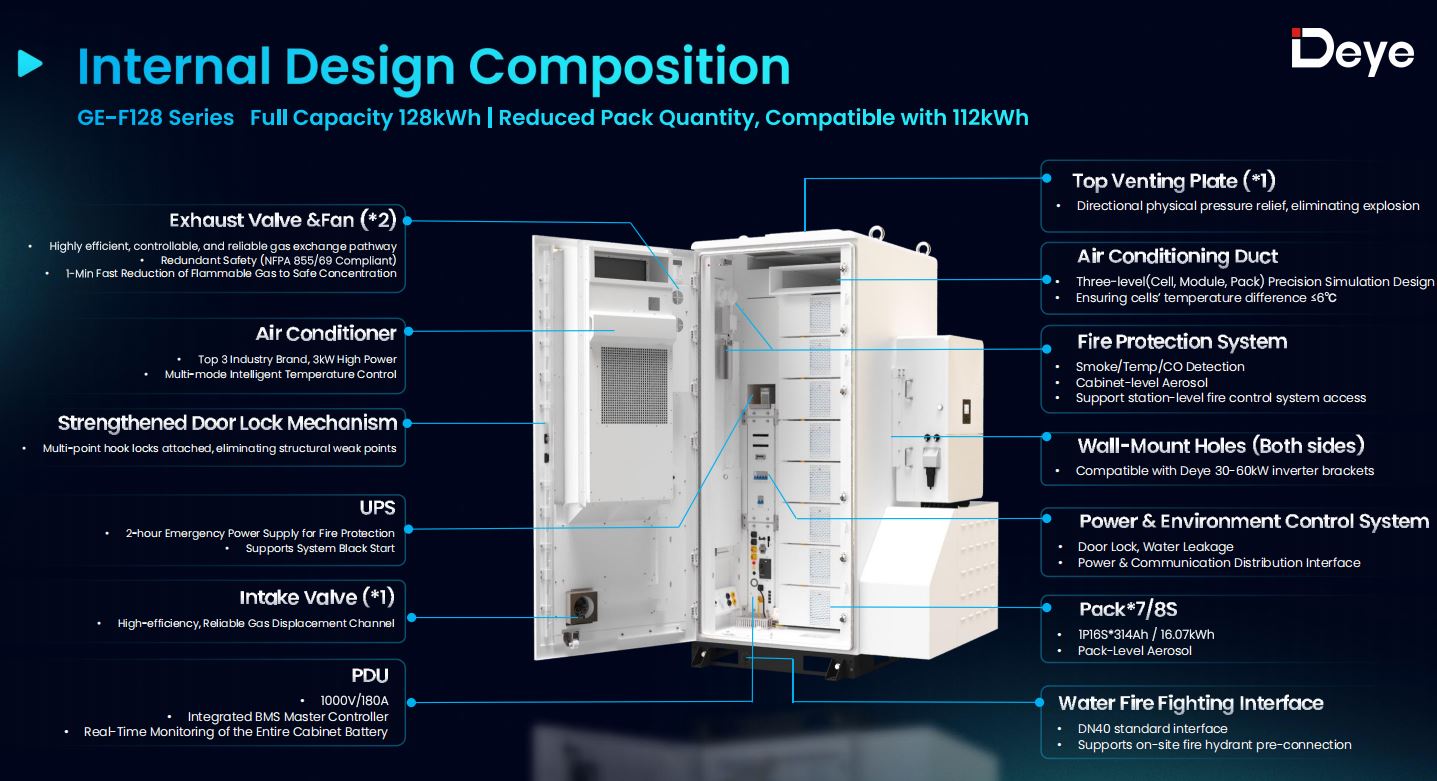

Série GE-F128 -ó Gabinete de bateria externa GE-F112/128 , 112,4 kWh e 128,5 kWh, 7 ou 8 módulos

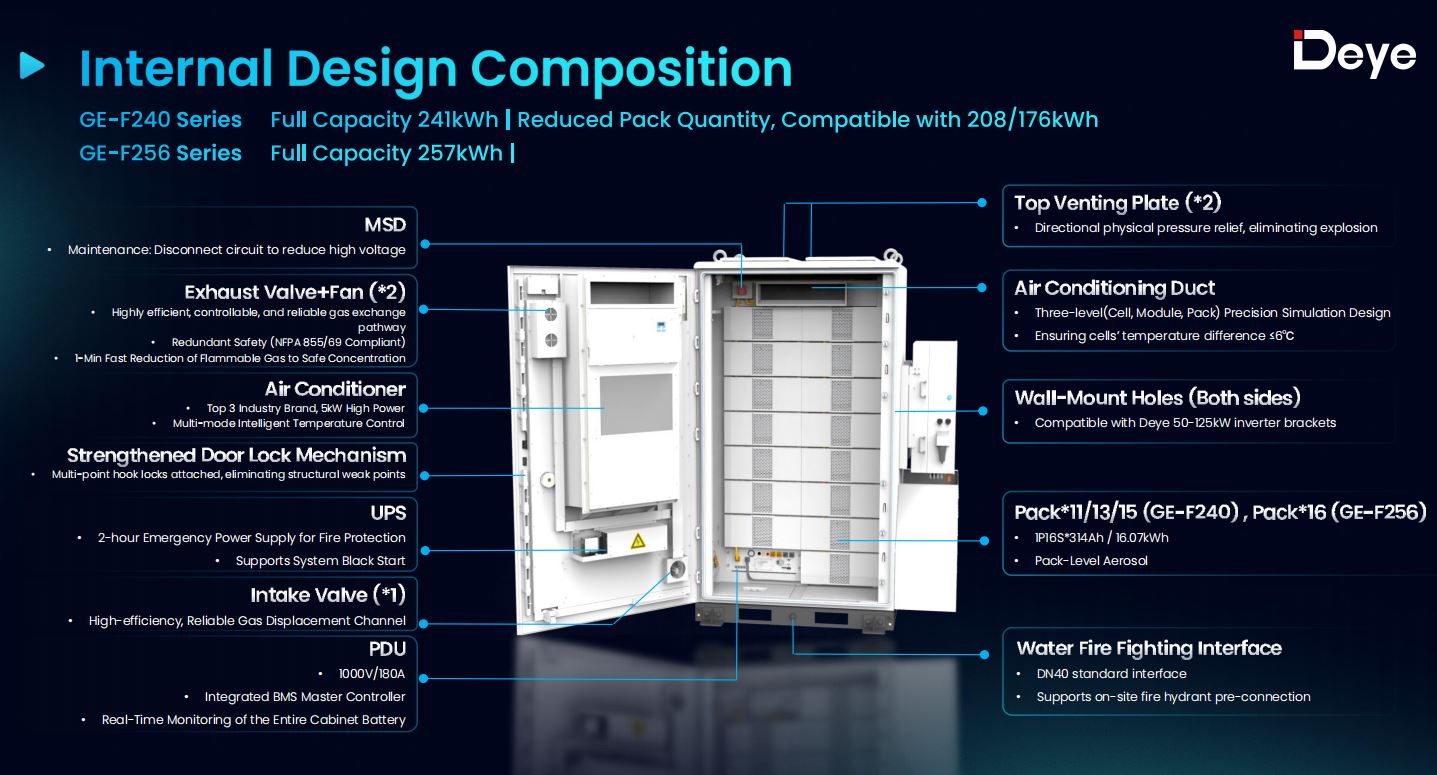

Série GE-F240 (GE-F176 / GE-F208 / GE-F240) — parte do Série de gabinete de bateria externa GE-F240/256 , 176,84 kWh a 241,15 kWh, 11 a 15 módulos
Série GE-F256 — também dentro da plataforma GE-F240/256, 257,23 kWh, 16 módulos

Cada variante compartilha a mesma célula subjacente – um pacote LFP 1P16S 314Ah avaliado em 51,2 V – que mantém o ecossistema de acessórios, o protocolo de comunicação e os sistemas de segurança consistentes em toda a linha. A tensão operacional varia de 280 V na configuração menor até 934,4 V no GE-F256, e cada gabinete suporta uma corrente máxima de carga/descarga de 180 A com um pico de 285 A por 15 segundos.

Por que as células 314Ah mudam a economia

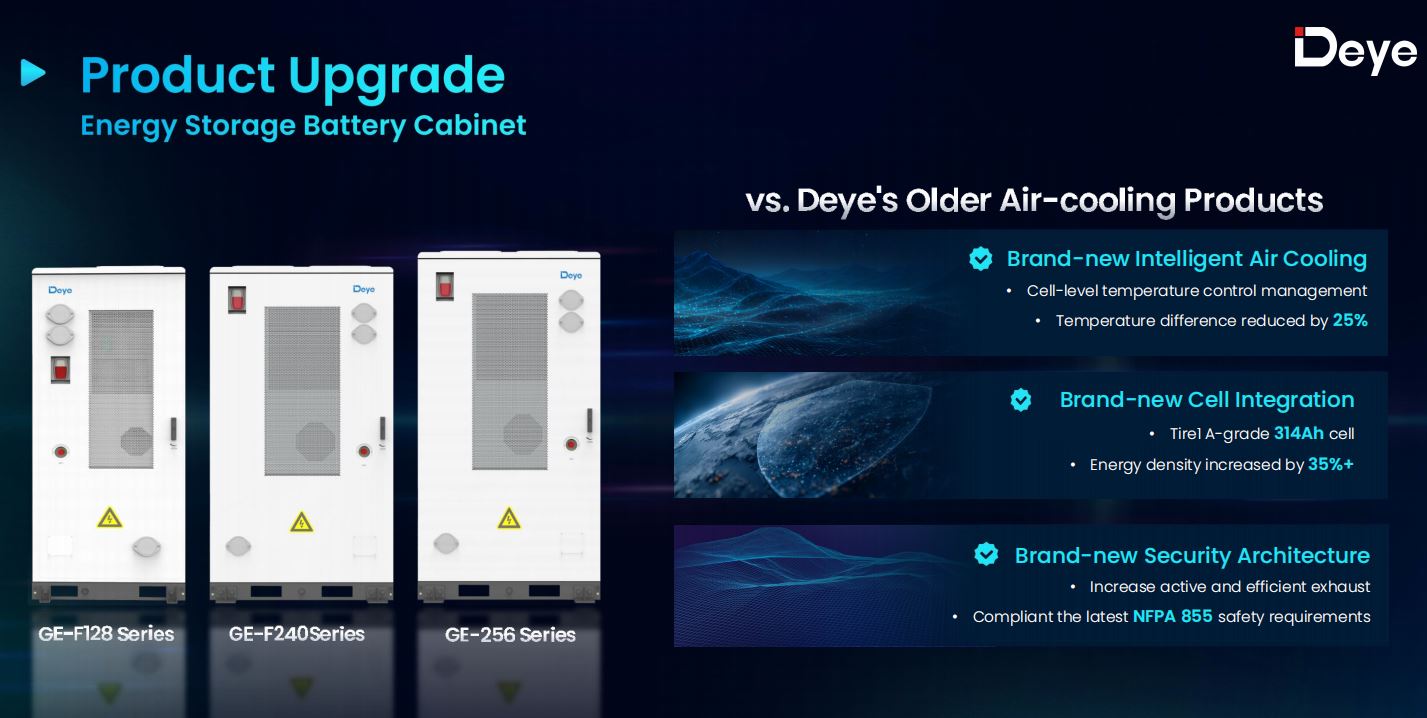

A mudança da célula de 100Ah da geração anterior para uma célula de 314Ah não é apenas um aumento de capacidade. Menos células maiores significam menos conexões em nível de pacote, menos pontos potenciais de falha e um chicote de fios internos mais simples - o que é uma grande parte da razão pela qual o custo do preço unitário na série GE-F128 cai cerca de 25% em comparação com os gabinetes refrigerados a ar mais antigos da Deye, e cerca de 15% na plataforma GE-F240/256 maior.

A vida útil do ciclo também melhorou significativamente. A célula 314Ah é interna para 8.000 ciclos a 0,5°C e 25°C até 70% no fim da vida útil, acima dos 6.000 ciclos na célula da geração anterior, sem redução de capacidade a 45°C e uma diferença de temperatura entre células mantidas dentro de 6°C — uma distribuição 25% mais estreita do que o projeto mais antigo gerenciava.

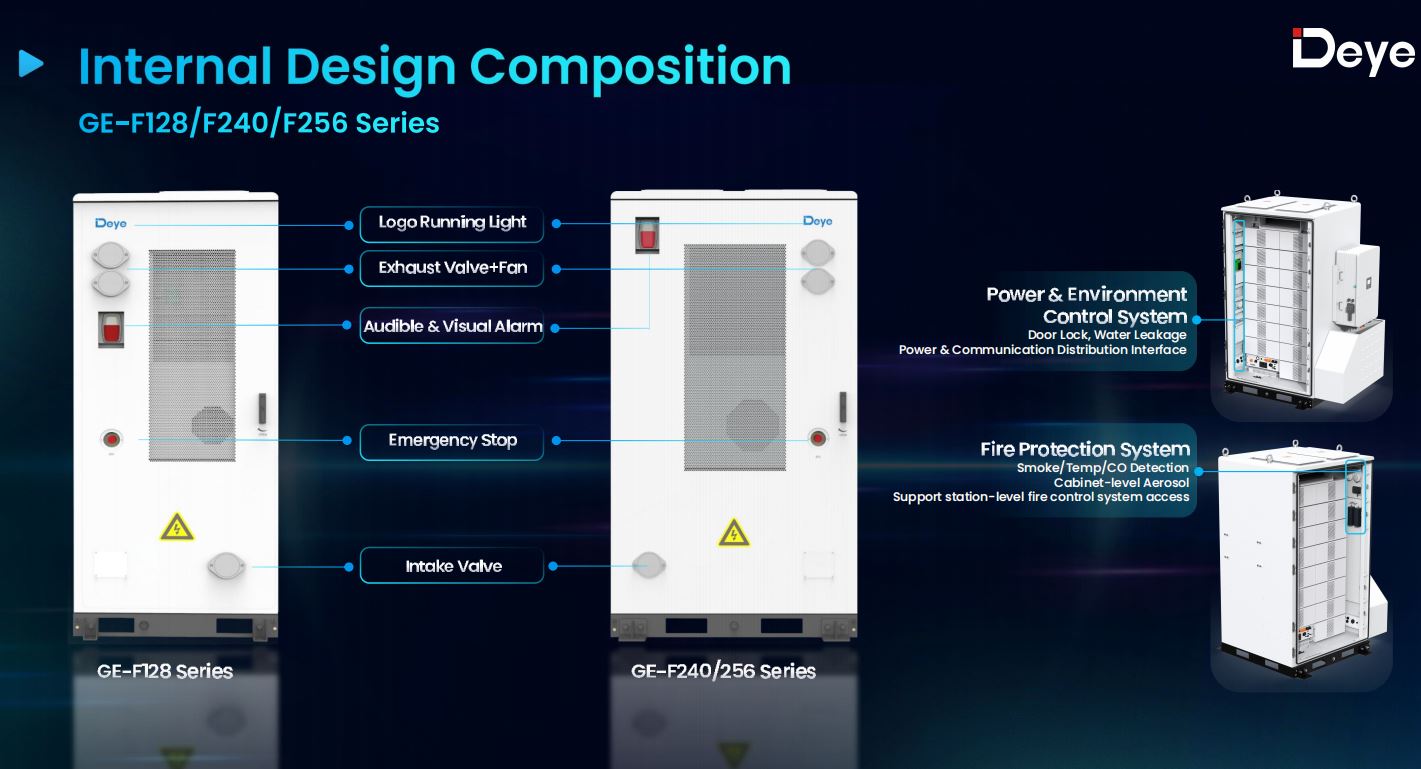

Segurança Sixdimensional: D1 a D6

Os gabinetes de baterias localizados ao ar livre, vindos de uma doca de carga ou de uma parede de uma fábrica, não têm o luxo de uma sala dedicada à proteção contra incêndio, portanto, o projeto de segurança precisa trabalhar mais por conta própria. Deye estrutura isso em seis camadas, cada uma abordando um modo de falha diferente:

D1 — Isolamento elétrico , evitando a propagação de falhas entre pacotes
D2 — Isolamento físico/térmico entre células e módulos
D3 — Ventilação ativa , eliminando o gás inflamável para uma concentração segura dentro de um minuto
D4 — Alívio de explosão direcional através de uma placa de ventilação montada no topooo
D5 — Supressão de aerossol tanto no nível do pacote quanto no nível do gabinete
D6 — Interface de combate a incêndios aquáticos , uma conexão padrão DN40 para pré-conexão de hidrantes no local

Um detalhe que vale a pena destacar para quem compara as folhas de especificações: a ventilação de explosão fica top do gabinete e não na parte traseira. Isso é importante em instalações costas com costas ou lado a lado, onde um painel de ventilação montado na parte traseira ficaria bloqueado ou exigiria espaço extra que o local não pudesse ter. O gabinete também possui uma fonte de alimentação de emergência instalada por UPS de 2 horas para que o sistema de proteção contra incêndio continue funcionando mesmo que a alimentação principal para interrupções e esteja em conformidade com NFPA 855, NFPA 68/69 e UL9540A.

Resfriamento de ar inteligente sem reflexão de redução de potência

O perdão a ar tem a comissão de apresentar dificuldades em climas quentes, que geralmente é de onde vem o argumento do “resfriamento por líquido apenas para qualquer coisa séria”. A série GE-F vai além disso com um duto de ar condicionado simulado com isolamento de três níveis (célula, módulo, pacote), acionado por um ar condicionado de marca industrial de primeira linha avaliado em 3kW no GE-F128 e 5kW no GE-F240/256.

O resultado é sem desclassificação até 45°C temperatura ambiente – um limite que a maioria dos concorrentes refrigerados a ar não consegue atingir ou apenas atingir com uma distribuição mais ampla de temperatura da célula. Os próprios dados de comparação de Deye colocam vários gabinetes rivais refrigerados a ar a 40°C antes da redução de capacidade começar, com diferenciais de temperatura de 8–10°C versus os 6°C da série GE-F. Para uma instalação num telhado ou numa doca de carga no sul da Europa ou no Médio Oriente durante o verão, essa diferença é a diferença entre a produção nominal total e um sistema que se acelera silenciosamente à tarde.

Combinando um gabinete com uma unidade de energia

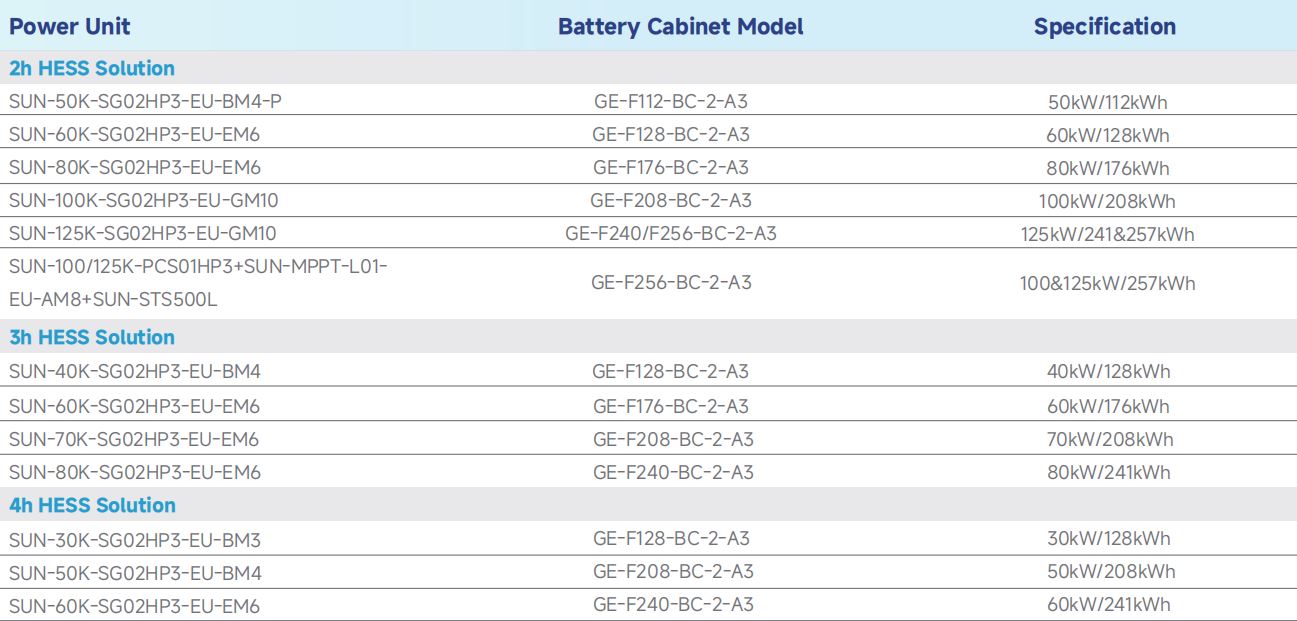

A série GE-F não é vendida como um pacote fixo único – é um menu. Dependendo da duração da descarga desejada (2h/3h/4h) e da potência total, o mesmo gabinete pode ser combinado com diferentes Inversores híbridos trifásicos de alta tensão Deye , ou, para o GE-F240/256 maior, com uma pilha modular PCS MPPT STS:

Série GE-F128 pares com inversores híbridos de 30–60kW
Série GE-F240/256 pares com inversores híbridos de 50–125 kW ou com o sistema modular de conversão de energia SUN-100K/125K-PCS01HP3

Um único Inversor híbrido trifásico SUN-60K correspondido a um Gabinete de bateria externa GE-F128 , por exemplo, oferece um sistema de 60kW/128kWh de 2 horas. Troque para uma unidade SUN-30K no mesmo gabinete e ela se tornará uma configuração de 30 kW/128 kWh de 4 horas — mesmo hardware de bateria, ciclo de trabalho diferente, selecionado puramente pela correspondência da corrente nominal do inversor com a janela de descarga desejada.

Dimensionando além de um único gabinete

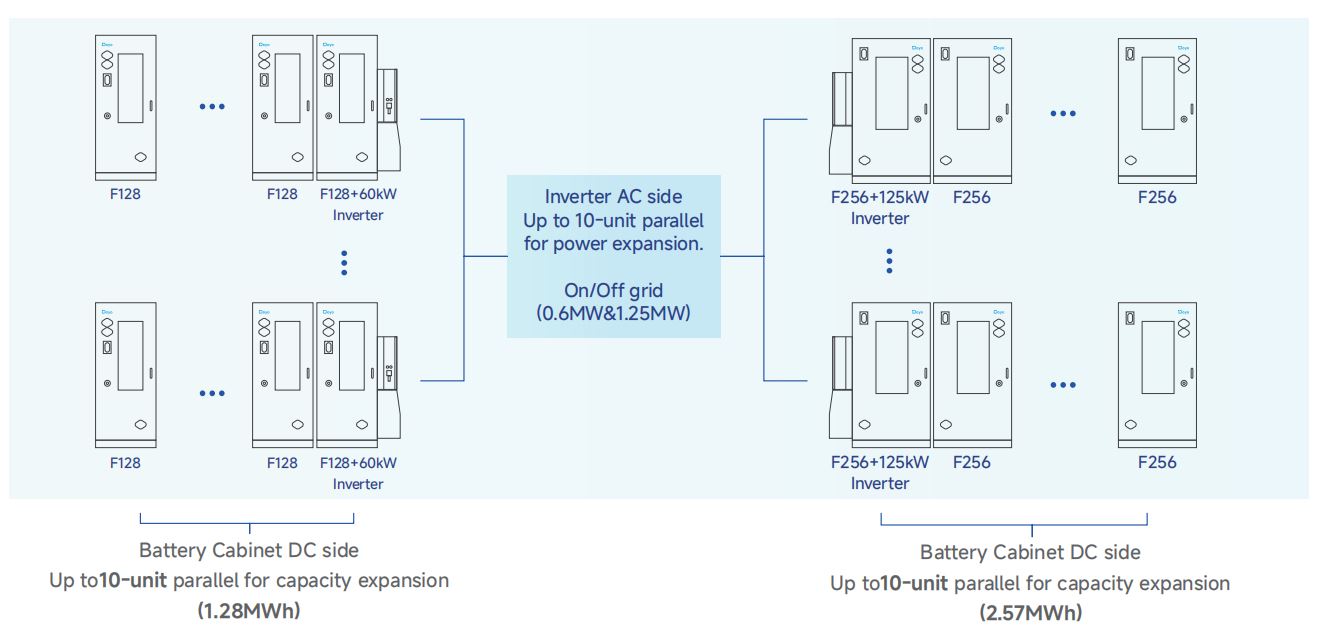

Um único gabinete GE-F256 atinge cerca de 257 kWh, mas a maioria dos projetos de C&I crescem com o tempo ou começam maiores do que um gabinete pode cobrir. No lado DC, até 10 gabinetes podem ser colocados em paralelo por pilha, o que eleva a série GE-F128 para 1,28 MWh e a série GE-F240/256 para 2,41–2,57 MWh - o suficiente para fazer a ponte para o território coberto pela rede dedicada de Deye sistemas BESS em grande escala para projetos que superam totalmente a abordagem de gabinete modular. No lado CA, os inversores da série HP3 da Deye suportam paralelo até 10 unidades , aumentando a capacidade de energia ligada/fora da rede para 0,6 MW ou 1,25 MW dependendo do modelo do inversor.

O design do inversor também suporta duas entradas de bateria independentes, o que significa que gabinetes de especificações diferentes – por exemplo, um GE-F128 existente ao lado de um GE-F240 recém-adicionado – podem ficar na mesma unidade de energia em vez de forçar uma substituição completa da frota quando a capacidade precisar mudar.

Instalação e gerenciamento remoto

A preparação do local é onde grande parte do custo total instalado de um sistema de bateria realmente se esconde – almofadas de concreto, reforço de parede, suportes personalizados. A parede externa do gabinete GE-F possui posições de montagem predefinidas do inversor em ambos os lados, de modo que o suporte do inversor é fixado diretamente no gabinete, em vez de exigir uma inspeção separada para montagem na parede. A Deye oferece três métodos de elevação, dependendo do peso do inversor e do acesso ao local: elevação por elevação/empilhadeira para unidades de 100 a 125 kW (~150 kg), elevação simples por talha de corrente para unidades de 60 a 125 kW e elevação manual para unidades de 30 a 50 kW (~80 kg).

Uma vez comissionado, o sistema é gerenciado localmente por Bluetooth/USB ou remotamente por meio da plataforma Deye Cloud, que gerencia atualizações de firmware, agendamento de carga/descarga com reconhecimento de tarifa dinâmica e monitoramento em tempo real em mais de 30 idiomas.

Onde a série GE-F se encaixa

Nada disso visa armazenamento em escala de serviço público – Deye é explícito que o líquido continua sendo a melhor opção acima de aproximadamente 300 kWh ou em aplicações de alta taxa C. O que a série GE-F128/F240/F256 visa é o espaço logo abaixo disso: fábricas, shoppings, fazendas e microrredes de ilhas fora da rede operando em configurações PV-BESS, PV-BESS-diesel ou BESS direto, onde um sistema completo em contêineres seriados um exagero, mas uma bateria em escala residencial não cobriria a carga. Para efeito de comparação, os projetos que precisam de uma abordagem totalmente embalada em vez de modular podem olhar para o modelo de Deye sistemas de armazenamento de energia de bateria para projetos de C&I , ou, para sites menores de gabinete único, o inversores de armazenamento de energia híbrida tudo-em-um .

Para um instalador ou integrador de sistemas que está disponível um projeto de C&I de 100–300 kWh, as questões práticas se resumem à temperatura ambiente esperada, à necessidade de descarga e à probabilidade de expansão posterior ao local. A série GE-F responde a todos os três sem forçar uma escolha entre eles - resfriamento de ar sem redução de potência até 45°C, uma definição pela seleção do inversor em vez de uma configuração fixa de hardware e um caminho de expansão paralelo integrado desde o primeiro dia.
