Como dimensionar um sistema solar de 2.000 kWh: painéis, inversores e armazenamento de bateria

Um “sistema solar de 2.000 kWh” pode significar duas coisas completamente diferentes, e misturá-las é a maneira mais rápida de comprar o equipamento errado. Para um apartamento compacto na Europa, 2.000 kWh podem equivaler a um ano inteiro de eletricidade. Para uma casa grande e totalmente elétrica com bomba de calor, piscina e veículo elétrico na garagem, é mais perto de um único mês. A diferença entre essas duas leituras é aproximadamente um fator de doze no tamanho do sistema, por isso vale a pena resolver a questão antes que alguém cite a contagem do painel.

Trabalhamos diariamente com instaladores, distribuidores e desenvolvedores de projetos, e as dúvidas são sempre as mesmas: quantos quilowatts de módulos, qual inversor e quanta bateria. O que se segue é a aritmética honesta, incluindo os lugares onde a resposta depende genuinamente do seu endereço e dos seus hábitos.

O que um sistema solar de 2.000 kWh realmente descreve

Quilowatts-hora medem energia, quilowatts medem potência. Um sistema que gera 2.000 kWh durante um período não é um sistema de 2.000 kW, e essa distinção está por trás da maior parte da confusão. Na prática, quase todas as pessoas que pesquisam esta frase significam um agregado familiar que consome 2.000 kWh de eletricidade por mês e necessita de energia solar para o cobrir.

Isso equivale a cerca de 24.000 kWh por ano, ou cerca de 65 kWh por dia. Para contextualizar, uma família média nos Estados Unidos consome cerca de 10.500 kWh anualmente, enquanto uma casa típica na Alemanha, Itália ou Holanda consome cerca de 2.500 a 4.000 kWh. Um mês de 2.000 kWh quase sempre aponta para uma grande propriedade totalmente elétrica: bomba de calor, aquecimento elétrico de água, ar condicionado e, muito possivelmente, uma piscina e um ou dois veículos elétricos.

A outra leitura, 2.000 kWh por ano, é um trabalho muito menor. Com cerca de 5,5 kWh por dia, um conjunto modesto de 2 kW, ou mesmo um kit de varanda bem escolhido, cobriria uma boa parte dele sem tocar na estrutura do telhado do edifício.

Dimensionando a matriz para 2.000 kWh por mês

A equação central é bastante simples. O tamanho da matriz em quilowatts é igual ao consumo anual dividido por 365 dias, dividido novamente pelas horas de pico solar local e depois dividido por uma redução de capacidade do sistema que leva em conta perdas do inversor, cabeamento, sujeira, calor e sombreamento. Uma redução de 0,75 a 0,85 é um ponto de partida razoável; telhados sombreados ou mais antigos ficam na extremidade inferior.

As horas de pico do sol não são iguais às horas do dia. Descrevem o número equivalente de horas por dia a 1.000 watts por metro quadrado, e variam entre cerca de 3,0 no norte da Europa e 5,5 ou mais no sul de Espanha, no Médio Oriente, na Austrália e nos estados mais ensolarados dos EUA. Essa única variável move a resposta mais do que qualquer outra coisa.

Uma casa no sul da Itália e uma casa no norte da Alemanha podem ter a mesma conta e precisar de matrizes que diferem em oito ou nove quilowatts. É por isso que qualquer contagem de painéis que você lê online deve ser tratada como um ponto de partida e não como uma especificação.

Quantos painéis e quanto espaço no telhado

A contagem de painéis depende do tamanho do array e do módulo que você escolher. Os módulos residenciais convencionais agora ficam entre 420 W e 450 W, enquanto os módulos de grande formato variam de 550 W a 620 W. A escolha do formato maior reduz o número de unidades, o número de metros ferroviários e muitas vezes as horas de mão de obra, o que é importante quando você cobre 15 kW ou mais.

O espaço físico é a restrição prática. Um módulo de 450 W ocupa aproximadamente dois metros quadrados e você precisa adicionar passarelas, recuos nas bordas e espaçamento entre linhas em um telhado plano. Vinte e quatro painéis grandes podem precisar de 50 a 55 metros quadrados de área livre; quarenta menores podem ultrapassar 80 metros quadrados. Se o telhado não puder suportar a carga, a montagem no solo, um anexo ou uma estrutura de montagem agrícola são opções legítimas e são frequentemente mais baratas do que um layout de telhado complicado.

Kit Fotovoltaico de 20 kW com Armazenamento de 20 kWh Kit de armazenamento fotovoltaico residencial com módulos de 47 x 425 W, inversor híbrido trifásico de 15 kW e bateria HV de 20 kWh; montagem e cabos excluídos. Ver Produto →

Combinando o inversor com o array

O dimensionamento do inversor não corresponde exatamente ao tamanho do array. Uma relação CC para CA entre 1,1 e 1,35 é normal e saudável, porque os módulos raramente atingem a saída da placa de identificação. Um conjunto de 20 kW atrás de um inversor de 15 kW durará algumas horas nos melhores dias do ano e ainda fornecerá mais energia anual do que um inversor superdimensionado.

As decisões maiores são elétricas. Um fornecimento monofásico é adequado para residências menores, mas uma casa que consome 2.000 kWh por mês geralmente é trifásica, e um inversor híbrido trifásico com bateria de alta tensão é geralmente a arquitetura mais limpa nesta escala. O balanceamento trifásico mantém a conexão à rede confortável e as baterias de alta tensão cortam a corrente no lado CC, o que significa cabos mais finos e menores perdas.

Seja qual for a sua escolha, insista no monitoramento real. Os dados de consumo de doze meses são a única maneira confiável de saber se um projeto está funcionando e também informam quando adicionar armazenamento posteriormente.

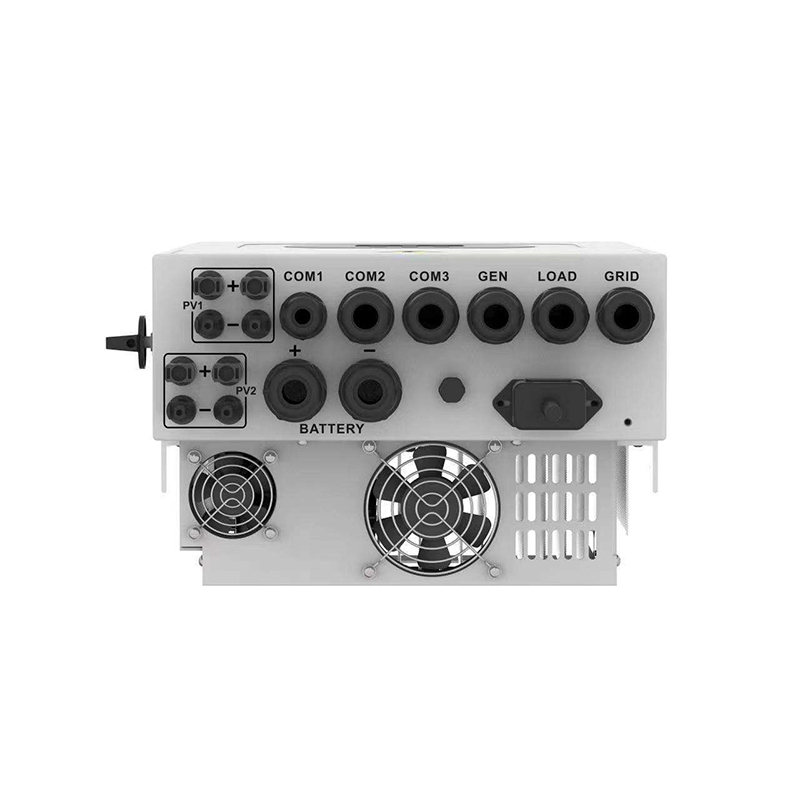

Inversor solar híbrido trifásico de alta tensão Deye 15 kW Inversor híbrido trifásico de alta tensão com saída CA de 15 kW, rastreadores MPPT duplos, passagem de 80 A e operação fora da rede/paralela para sistemas de armazenamento residenciais. Ver Produto →

Armazenamento da bateria: noites, interrupções ou ambos

Com 65 kWh de consumo diário, uma bateria não vai abastecer a casa inteira por um dia, a menos que você construa algo do tamanho de uma pequena unidade comercial. O que o armazenamento faz bem é transferir a energia solar que você gera ao meio-dia para o pico da noite, quando a rede é cara e seu consumo é maior. Para a maioria das residências, algo entre 40 e 60 por cento do uso diário ocorre fora do horário de verão.

Uma bateria de autoconsumo de 10 a 20 kWh é uma combinação sensata para um conjunto de 15 a 20 kW. Se o seu objetivo é um backup genuíno durante interrupções, você precisa decidir quais circuitos devem sobreviver e por quanto tempo e, em seguida, dimensionar a partir dessa lista, e não do array. Obtendo a proporção painel-bateria o certo é mais importante do que a capacidade principal, porque um conjunto subdimensionado nunca recarregará uma bateria superdimensionada no inverno.

Pilhas de baterias de alta tensão são a escolha usual acima de 10 kWh, uma vez que são dimensionadas em módulos organizados e emparelham naturalmente com inversores híbridos trifásicos.

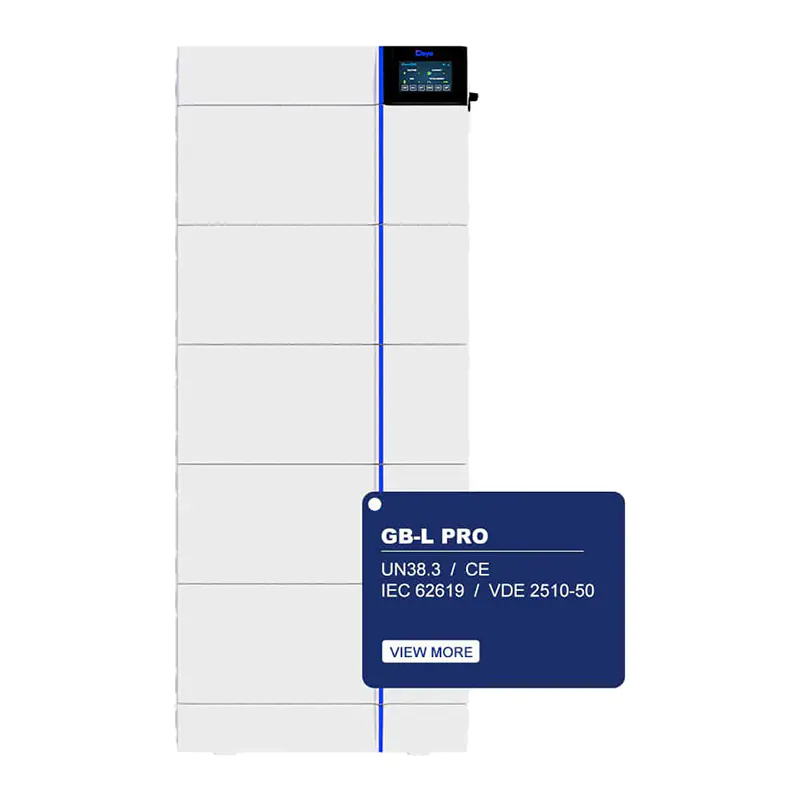

Sistema de armazenamento de bateria de alta tensão Deye GB-L Pro 20 kWh Sistema de bateria LFP de alta tensão com capacidade nominal de 20 kWh e capacidade útil de 18 kWh, cinco módulos em série e gabinete IP65 para mudança solar diária. Ver Produto →

O que realmente está impulsionando o consumo

Duas casas podem consumir 24.000 kWh por ano e precisam de sistemas muito diferentes. Uma casa cuja carga é dominada por um carregamento de VE durante a noite beneficia enormemente do armazenamento, enquanto uma casa dominada pelo ar condicionado diurno beneficia mais do tamanho bruto da matriz. Ler o perfil de carga é a etapa que a maioria das pessoas pula.

Verificações práticas antes de comprar

• Retire doze meses consecutivos de contas, não três. As oscilações sazonais são toda a história.
• Verifique o serviço: monofásico ou trifásico, e a classificação do disjuntor principal.
• Inspecione a cobertura do telhado, sua idade e estrutura antes de se comprometer com o layout dos trilhos.
• Faça uma pesquisa de sombreamento ao longo do ano, e não em um horário do dia.
• Confirme quanto sua concessionária realmente paga pela energia exportada, pois isso altera a matemática do armazenamento.
• Deixe espaço para uma futura bomba de calor ou um segundo EV, porque a modernização de um conjunto é cara.
• Solicite as suposições do projeto por escrito: fator de redução, horas de pico de sol e relação CC/CA.

Obtendo os números certos para sua casa

Não há uma resposta única sobre o tamanho que um sistema solar de 2.000 kWh deve ter, e qualquer pessoa que lhe der um sem perguntar sobre seu telhado e sua tarifa está adivinhando. O que podemos fazer é entregar a você os módulos, inversores, baterias, hardware de montagem e monitoramento como um pacote coerente, dimensionado de acordo com seu consumo real e enviado rapidamente. Se você quiser uma segunda opinião sobre um design, solicite um orçamento gratuito e informe-nos seu kWh anual, seu tipo de fornecimento e orientação do telhado.
