Especificações explicadas de SUN-MPPT-L01-EU-AM8 e SUN-STS500L: 8 canais, 500kW STS

Dois módulos, dois trabalhos diferentes

O SUN-MPPT-L01-EU-AM8 e o SUN-STS500L ficam em extremidades opostas do mesmo cluster ESS C&I. Um extrai energia das cadeias fotovoltaicas e a entrega ao PCS da maneira mais eficiente possível. O outro decide qual fonte de energia – rede, gerador ou o próprio PCS – realmente chega à carga. Nenhum substitui o outro, e entender onde o trabalho de cada um começa e termina facilita o dimensionamento correto de um sistema.

SUN-MPPT-L01-EU-AM8: O que os 8 rastreadores realmente fazem

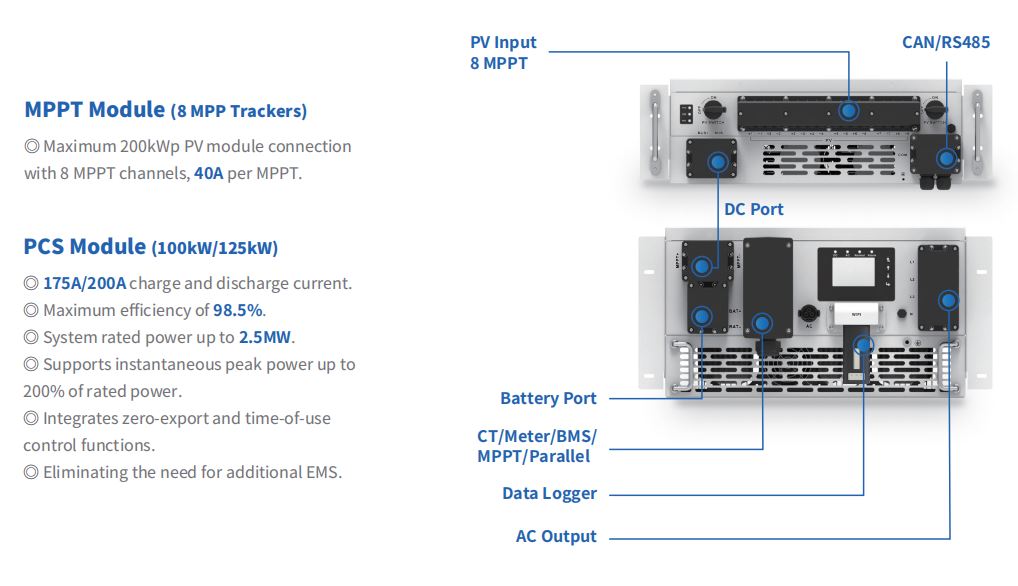

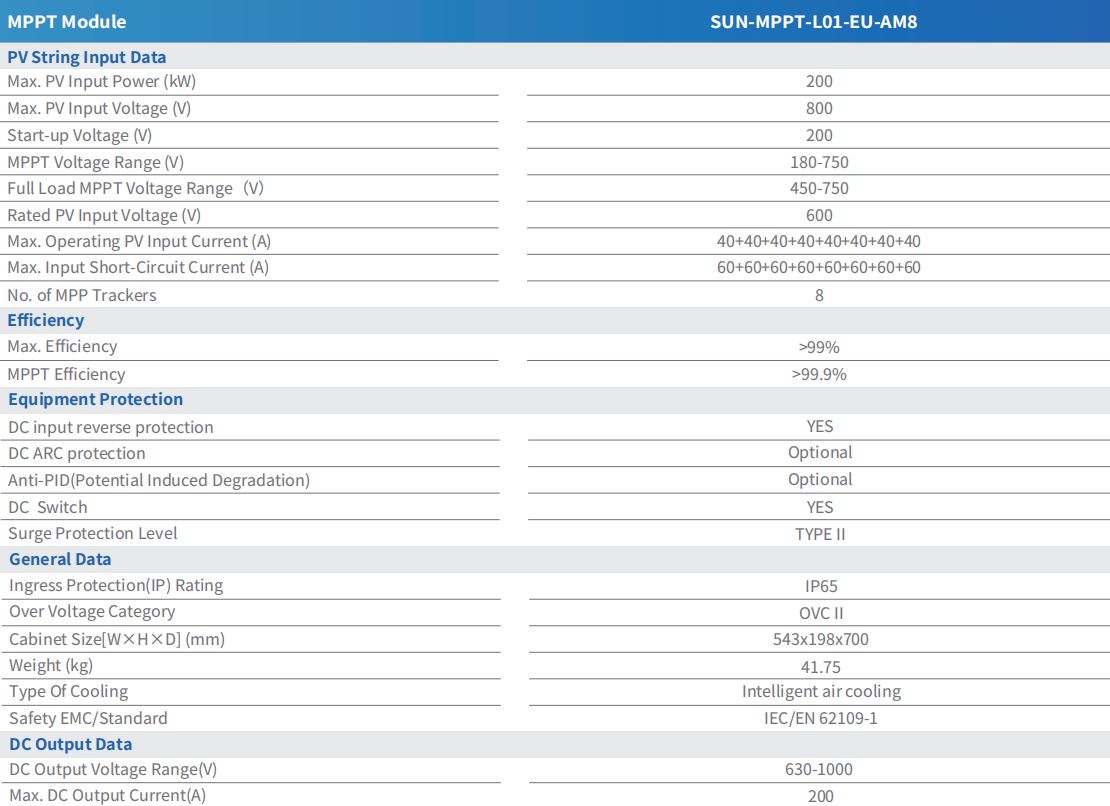

Este módulo é executado 8 rastreadores MPP independentes , cada um classificado para 40 A de corrente operacional e um limite de corrente de curto-circuito de 60 A, para uma entrada fotovoltaica máxima combinada de 200 kWp. Como os rastreadores são independentes e não agrupados, um evento de sombreamento ou falha em uma sequência é isolado desse canal em vez de arrastar os outros sete.

As janelas de tensão são tão importantes quanto a contagem do rastreador. A tensão de inicialização é de 200 V, a faixa de tensão MPPT vai de 180 a 750 V e diminui para 450 a 750 V sob carga total. A tensão nominal de entrada fotovoltaica fica em 600 V e a saída CC alimenta o PCS em 630-1000 V, limitada a 200 A. A eficiência máxima é avaliada acima de 99%, com a própria eficiência de rastreamento do MPPT excedendo 99,9% – a diferença entre os dois números é quão bem o módulo encontra e mantém o ponto de potência de pico real à medida que as condições mudam. Para leitores que desejam que o conceito subjacente seja explicado com mais profundidade, este visão geral do rastreamento do ponto de potência máximo e por que isso é importante cobre os fundamentos.

SUN-STS500L: Capacidade de comutação e temporização

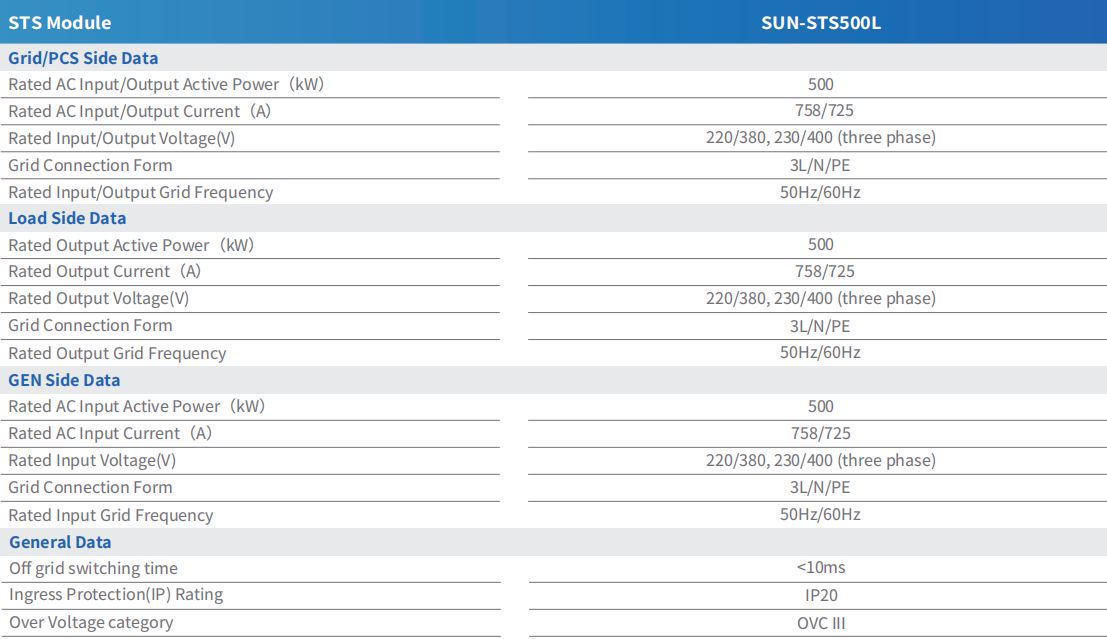

O SUN-STS500L é construído em torno de um único número: um 500kW capacidade de comutação, aplicada de forma idêntica em seu lado Grid/PCS, lado de carga e lado GEN. Cada lado é classificado para a mesma corrente de entrada ou saída 758A/725A em 220/380 V ou 230/400 V trifásico, conectado em uma configuração 3L/N/PE a 50 Hz ou 60 Hz.

O tempo de comutação fora da rede é avaliado em menos de 10 ms, o que é rápido o suficiente para que as cargas conectadas geralmente não registrem a transição entre os modos de rede, fora da rede e gerador a diesel. O módulo possui uma classificação de ingresso IP20 e uma categoria de sobretensão OVC III, refletindo seu papel como um componente de comutação do lado CA, em vez de um gabinete classificado para uso externo.

Como os dois módulos funcionam juntos em um cluster

Em uma construção típica, as cadeias fotovoltaicas terminam em SUN-MPPT-L01-EU-AM8, que alimenta o PCS no lado CC. O SUN-STS500L fica no lado CA, a jusante do PCS, decidindo se a carga consome energia da rede, da bateria apoiada pelo PCS ou de um gerador a diesel. Uma unidade STS500L se conecta a até cinco unidades PCS de 100 kW ou quatro unidades PCS de 125 kW, portanto, a relação MPPT para STS em um cluster segue o número de unidades PCS conectadas a esse único módulo STS.

Essa divisão é importante na solução de problemas: um problema de baixo desempenho fotovoltaico aponta para o módulo MPPT e seus dados no nível do rastreador, enquanto um atraso de comutação ou falha de transição de modo aponta para o módulo STS e sua fiação do lado CA. As equipes que especificam um cluster completo em torno desses dois módulos podem revisar o conjunto completo Linha de sistemas de armazenamento de energia C&I para combinar a contagem de PCS e a capacidade da bateria com as classificações MPPT e STS acima.
