Sistema de bateria BOS-B Pro-A3 explicado: capacidade, ciclo de vida, configuração

Começando com um único módulo

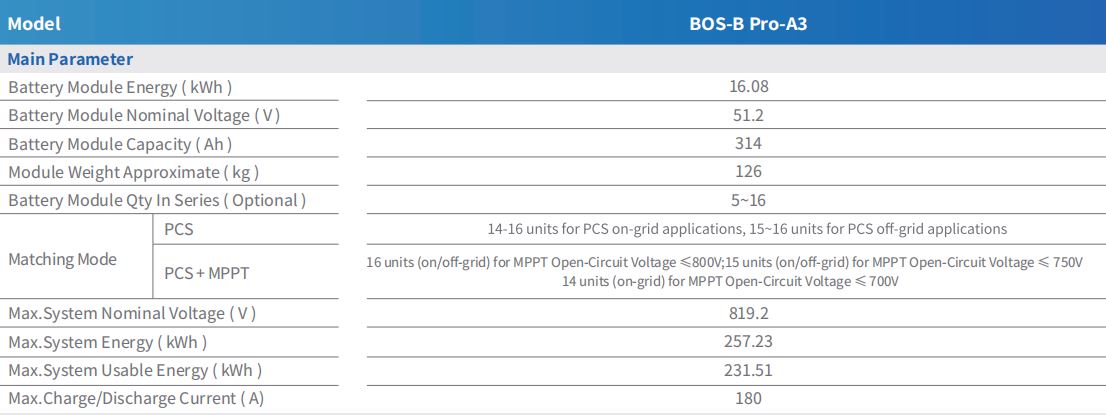

Cada rack BOS-B Pro-A3 é construído a partir da mesma unidade base: um 16,08 kWh módulo com tensão nominal de 51,2V e capacidade de 314Ah, pesando 126kg. Todo o resto do sistema – energia total do rack, configuração em série, contagem correspondente de PCS – é ampliado a partir daquela especificação de módulo único.

Quantos módulos por rack e por que isso muda

Um rack pode conter entre 5 e 16 módulos de bateria em série, mas o teto real depende de como o rack está conectado. Conectado diretamente ao PCS sem MPPT na string, são suportadas de 14 a 16 unidades, dependendo se a instalação funciona na rede ou fora da rede. Uma vez adicionado o MPPT, o limite muda com a tensão de circuito aberto fotovoltaico: 16 unidades são permitidas a 800 V ou menos, 15 unidades a 750 V ou menos e 14 unidades na rede apenas a 700 V ou menos.

Na configuração máxima de 16 módulos, o rack atinge uma tensão nominal do sistema de 819,2 V, uma energia máxima do sistema de 257,23 kWh , e 231,51 kWh de energia utilizável – a diferença entre os dois reflete a profundidade de descarga recomendada de 90%.

Limites de carga e descarga no nível do rack

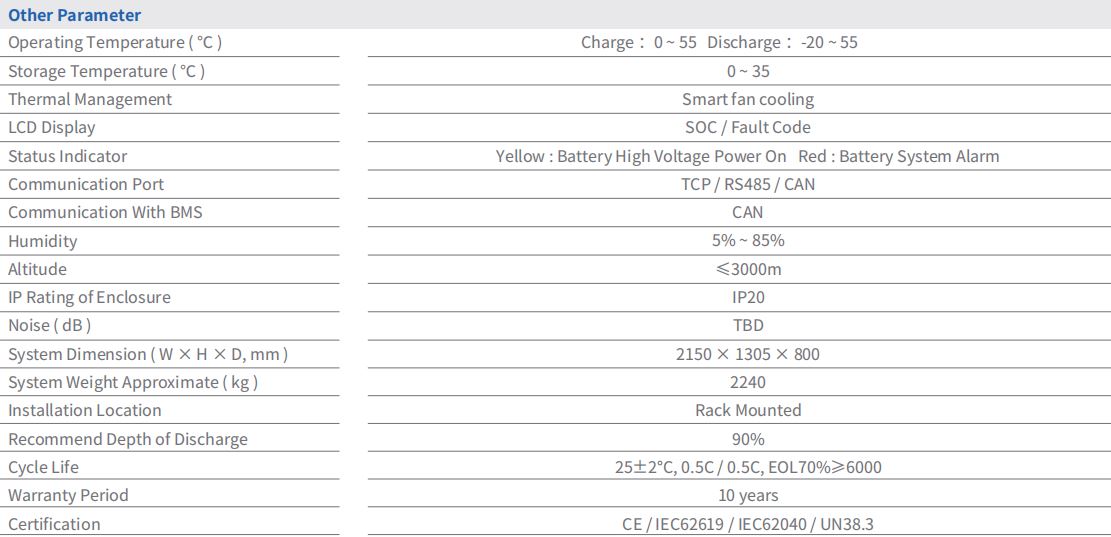

Independentemente da contagem de módulos, a corrente máxima de carga e descarga do rack é limitada a 180A . O carregamento é permitido em uma faixa de 0°C a 55°C, enquanto a descarga se estende até -20°C, dando ao sistema mais espaço operacional em condições frias ao desligar a energia do que ao colocá-lo novamente. A temperatura de armazenamento, separada da temperatura operacional, é limitada a 0-35°C.

Ciclo de vida e o que a garantia realmente cobre

A vida útil do ciclo é avaliada em 6000 ciclos ou mais até 70% da capacidade de fim de vida, testada a 25±2°C com taxas de carga de 0,5°C e taxas de descarga de 0,5°C. Esse número é o fundamento do período de garantia de 10 anos – um rack ligado uma vez por dia na taxa e profundidade de descarga testadas ainda deve reter capacidade útil significativa quando o período de garantia terminar.

A profundidade de descarga recomendada é definida em 90%, e a química LFP do módulo é o que permite que a combinação dessa profundidade de descarga e a classificação de 6.000 ciclos se mantenha durante o prazo de garantia, em vez de trocar um pelo outro, como alguns outros produtos químicos exigem.

Gabinete, comunicação e pegada física

O rack completo mede 2.150 × 1.305 × 800 mm e pesa aproximadamente 2.240 kg na configuração máxima, montado como uma unidade instalada em rack, em vez de independente. A comunicação é executada por TCP, RS485 ou CAN, sendo o CAN usado especificamente para comunicação com o BMS. O gerenciamento térmico é feito por meio de resfriamento inteligente por ventilador, e o gabinete possui uma classificação IP20 adequada para instalações internas ou protegidas, em vez de exposição externa direta.

O status é relatado por meio de um SOC e exibição de código de falha, apoiado por um sistema indicador de duas cores – amarelo para alimentação de alta tensão, vermelho para alarme do sistema de bateria – para que um técnico possa ler o status do rack sem abrir um painel ou conectar um laptop. A certificação cobre CE, IEC62619, IEC62040 e UN38.3.

Onde isso se encaixa em uma construção maior

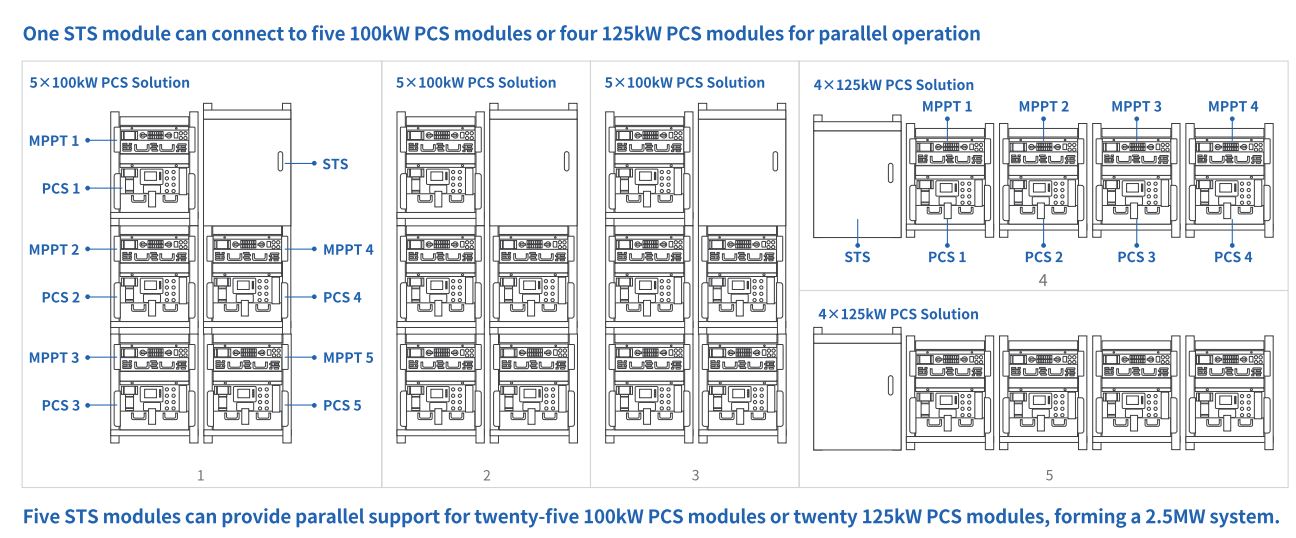

Esses números por rack são a base para qualquer coisa maior: um PCS pode transportar até 16 racks em paralelo, portanto, a capacidade total de energia de um projeto é realmente apenas o número de 257,23 kWh por rack multiplicado por quantos racks a contagem de PCS permitir. Qualquer pessoa que especifique um cluster completo em torno desta bateria pode revisar a visão mais ampla linha de sistemas de armazenamento de energia de bateria em grande escala para ver como a contagem de racks, a classificação do PCS e a capacidade total do local se encaixam.
