Mantendo as células abaixo de 35°C: o caminho do MS-GS215-2H3 para 6.000 ciclos e 70% EOL

O número que não aparece na comparação da folha de especificações

A maioria dos gabinetes de baterias C&I são comparados em kWh, kW e preço por ciclo. O que raramente é examinado é o circuito de controle de temperatura que determina se a contagem de ciclos anunciada é realista ou otimista. Uma célula mantida a 35 °C degrada-se numa curva significativamente diferente daquela que atinge regularmente os 45 °C ou 50 °C – e essa diferença aumenta ao longo de milhares de ciclos em anos de vida útil do ativo.

O MS-GS215-2H3 da Deye vincula seu ≥6.000 ciclos, 70% de fim de vida classificação de capacidade diretamente a um sistema de gerenciamento térmico construído em torno de um objetivo: manter cada célula abaixo de 35°C, independentemente das condições ambientais ou da carga de carga/descarga. Esta peça mostra como esse alvo é realmente mantido.

Um circuito de controle bidirecional, não apenas resfriamento

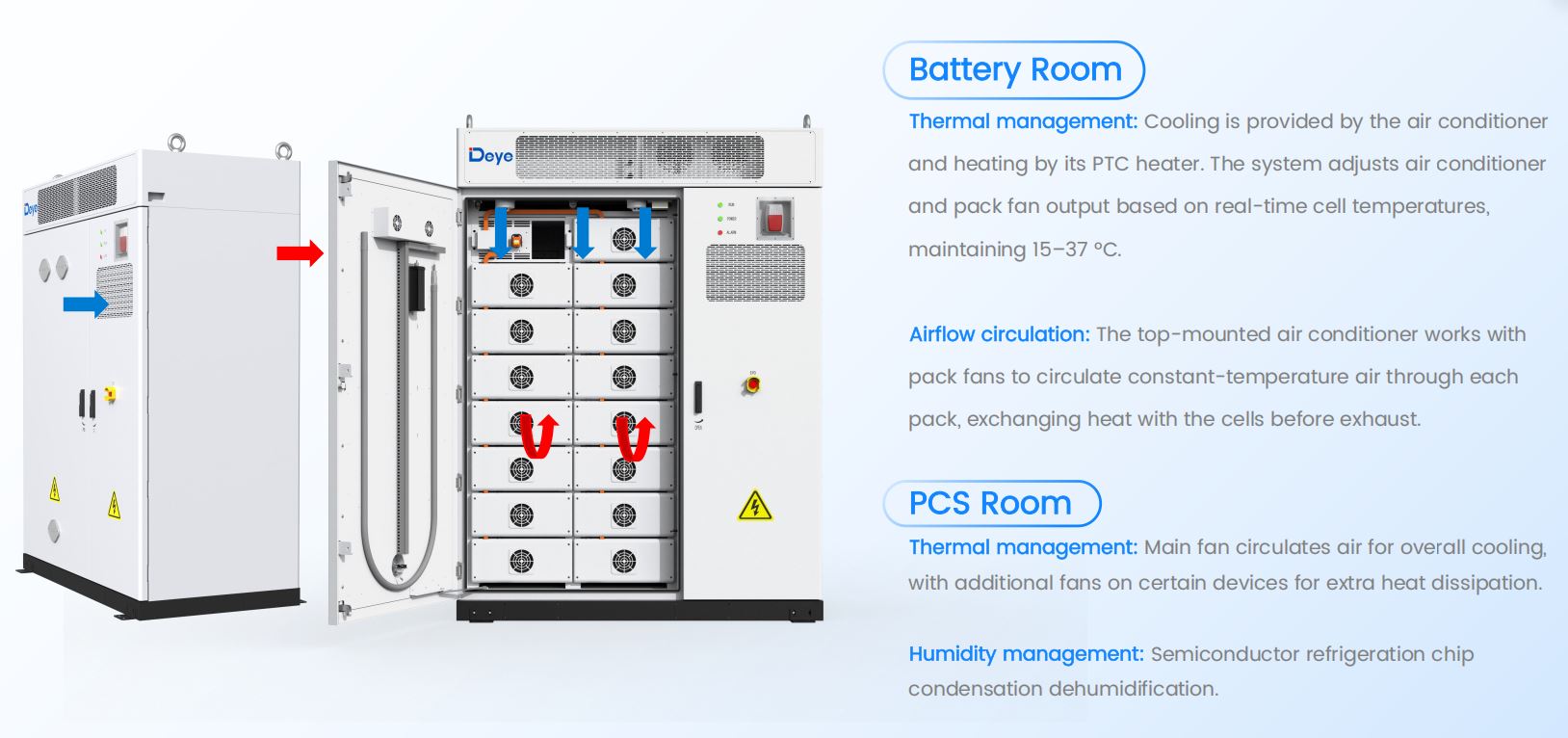

A sala da bateria não depende de uma única unidade de resfriamento reagindo a um único sensor. O resfriamento vem de um ar condicionado; o aquecimento vem de um aquecedor PTC embutido no mesmo circuito. Ambos são ajustados continuamente com base nas leituras de temperatura da célula em tempo real, juntamente com a saída do ventilador do conjunto, mantendo o compartimento dentro de uma faixa de trabalho de 15–37°C .

Operar aquecimento e resfriamento no mesmo circuito de controle é importante em climas com grees oscilações diurnas e noturnas ou extremos sazonais. Um gabinete que apenas esfria permitirá que as células esfriem nas manhãs de inverno, o que prejudica a aceitação da carga e acelera o risco de revestimento de lítio em baixas temperaturas, com a mesma certeza que o calor acelera a degradação na outra extremidade.

Circulação do fluxo de ar: levando ar em temperatura constante para todas as embalagens, não apenas para a sala

Manter uma temperatura média no nível ambiente não é o mesmo que manter todas as células nessa temperatura – um compartimento pode atingir uma média de 30°C, enquanto as embalagens na parte de trás ficam mais quentes do que as embalagens perto do ar condicionado. O projeto de Deye direciona o ar ativamente em vez de passivamente: o ar condicionado montado na parte superior funciona em conjunto com ventiladores individuais , empurrando ar em temperatura constante através de cada pacote, para que ele troque calor com as células diretamente antes de ser esgotado.

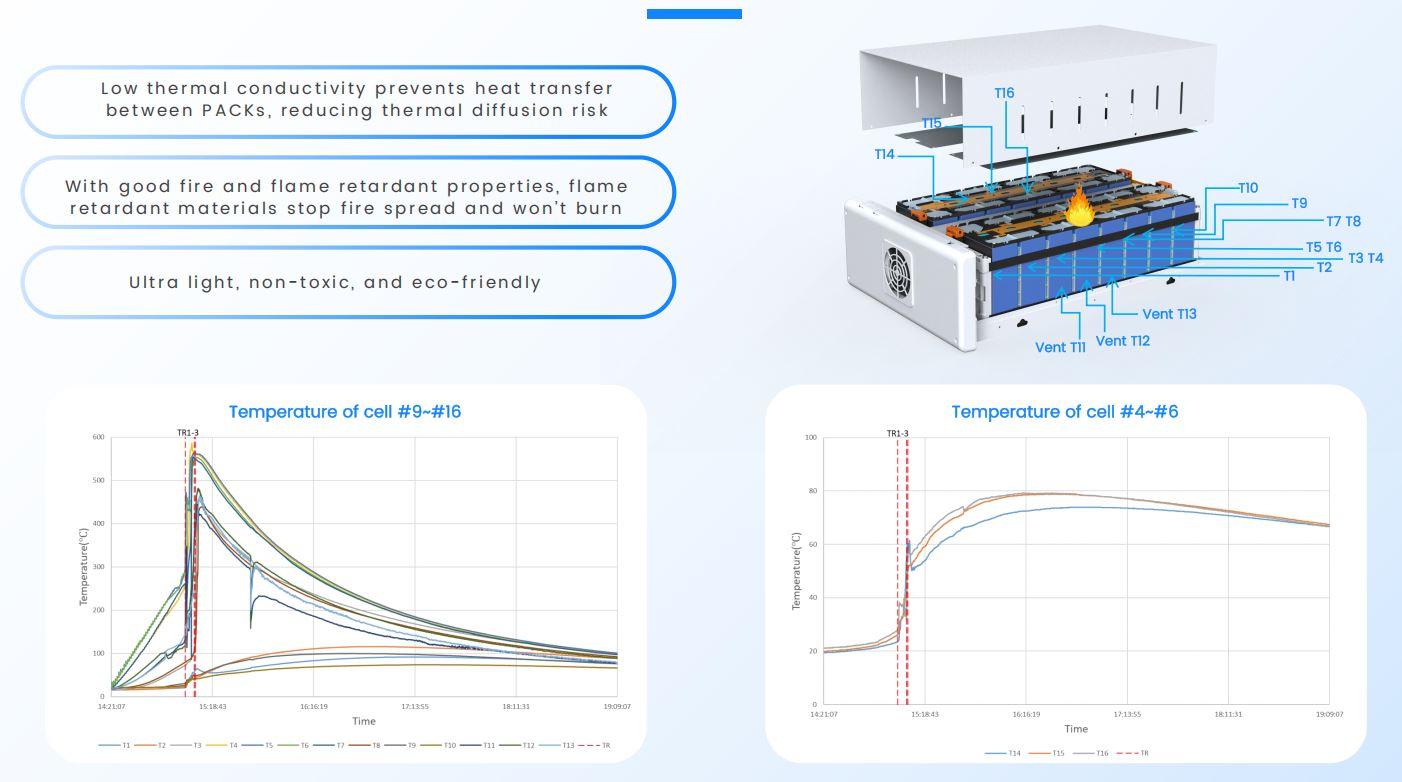

Pontos de monitoramento de temperatura em toda a pilha de embalagens
Zona	Faixa monitorada
Pacotes inferiores	Células #1–8 (T1–T9)
Pacotes superiores	Células #9–16 (T10–T16)
Zonas de ventilação	T11, T12, T13

Essa circulação pacote por pacote é o que torna o delta da temperatura célula a célula – e não apenas a média ambiente – uma variável controlável. Um gabinete que mede apenas a temperatura do ar ambiente não consegue detectar um único pacote de superaquecimento a tempo; aquele que monitora dezesseis zonas distintas pode.

Isolamento como contra-recuo passivo

O fluxo de ar ativo lida com condições normais de operação, mas a camada de isolamento no nível do pacote é o que limita a distância que o calor percorre se um pacote esquentar. O material entre as embalagens é especificado para baixa condutividade térmica, especificamente para retardar a transferência de calor para as embalagens vizinhas, reduzindo o risco de difusão térmica através da pilha. Também é retardador de chamas, leve e não tóxico – propriedades que são importantes tanto para o que acontece durante um evento térmico ativo quanto para a operação rotineira do dia a dia.

Esta é a mesma camada de isolamento que funciona como medida de contenção no design de segurança contra incêndio do gabinete – o gerenciamento térmico e a segurança contra incêndio não são sistemas separados aqui, eles compartilham a mesma barreira física, realizando duas tarefas ao mesmo tempo.

A sala PCS executa seu próprio circuito de resfriamento

A eletrônica de potência gera sua própria carga de calor independente da bateria, portanto o compartimento PCS é gerenciado separadamente da sala de baterias. Um ventilador principal controla a circulação geral do ar, com ventiladores adicionais montados em componentes específicos de alta dissipação para resfriamento direcionado. A umidade é controlada através de um chip de refrigeração semicondutor que condensa e remove a umidade do ar do compartimento.

A separação das duas zonas térmicas evita um atalho de projeto comum: compartilhar um circuito de resfriamento entre baterias e componentes eletrônicos de potência tende a subdimensionar ambos, uma vez que os dois têm diferentes tolerâncias de temperatura e diferentes consequências de falha.

O que o controle de 35°C realmente compra: 6.000 ciclos e 70% EOL

Os números das manchetes deste gabinete - ≥6.000 ciclos and 70% de retenção da capacidade em fim de vida — não são independentes do sistema térmico descrito acima; eles são o resultado direto disso. Os valores do ciclo de vida do LFP são sempre condicionados à temperatura operacional, e a classificação de Deye só é alcançável porque o ciclo de gerenciamento térmico mantém as células dentro da faixa de 15 a 37°C descrita anteriormente, em vez de deixá-las flutuar com as condições ambientais.

Contexto de classificação do ciclo de vida
Métrica	Valor
Ciclo de vida	≥6.000 ciclos
Capacidade de fim de vida	70%
Teto de temperatura alvo da célula	<35°C
Faixa de operação da sala de baterias	15–37°C

Para um projeto que executa um ciclo diário, 6.000 ciclos se traduzem em aproximadamente 16 anos de serviço antes que a capacidade caia para 70% da placa de identificação – um número que só é válido se o sistema térmico fizer seu trabalho em cada um desses ciclos, e não apenas sob condições de teste de laboratório.

O Envelope Operacional: -20°C a 50°C, IP54, C5

O controle térmico interno só importa se o próprio gabinete puder sobreviver ao local onde está implantado. O gabinete é classificado para -20°C a 50°C operação ambiente (com redução de capacidade acima de 45°C), carrega um IP54 classificação de ingresso e é construído para uma Grau anticorrosivo C5 para ambientes costeiros, industriais ou de alta umidade. A altitude de trabalho é avaliada em 3.000 m.

Nenhuma dessas três classificações realiza o trabalho de controle de temperatura interno descrito acima – elas definem as condições externas contra as quais o sistema interno deve trabalhar. Um gabinete com excelente controle térmico interno, mas com uma classificação de gabinete fraca, ainda assim falharia em um local severo; os dois são projetados como um par aqui.

O que isso significa para o custo total de propriedade

O gerenciamento térmico é invisível na comparação da folha de especificações, mas aparece diretamente em dois números que são importantes para a economia do projeto: o ciclo de vida realizado e o ritmo de redução da capacidade. Um gabinete que permite que as células esquentem pode atingir o mesmo kWh nominal no primeiro dia, mas atingir 70% da capacidade anos antes do que sua contagem de ciclo nominal sugere - transformando um ativo de 15 anos em um ativo de 10 anos.

Para integradores que avaliam o custo total de propriedade de um projeto, em vez de apenas seu preço inicial, a arquitetura térmica descrita aqui é efetivamente o preço da garantia de classe de 10 anos. Vale a pena revisar junto com como o sistema de conversão de energia coordenado com o BMS para proteger a vida útil da bateria em tempo real e contra o total Linha de soluções ESS C&I ao comparar gabinetes com base no custo do ciclo de vida, em vez de apenas na capacidade principal.
