SUN-100K-PCS01HP3 vs SUN-125K-PCS01HP3: Comparando especificações para escolher o PCS certo

Mesma plataforma, teto elétrico diferente

O SUN-100K-PCS01HP3 e o SUN-125K-PCS01HP3 compartilham o mesmo gabinete, a mesma faixa de tensão de bateria de 630-1000 V e a mesma estratégia de carregamento BMS autoadaptável. O que os separa é o manuseio atual e a produção nominal, e essa diferença é o que realmente determina qual deles pertence a um determinado projeto.

Ambas as unidades aceitam uma única entrada de bateria e suportam exclusivamente química de íons de lítio, portanto, a decisão entre elas se resume à quantidade de energia que o local precisa para se mover, e não à compatibilidade com o rack de baterias.

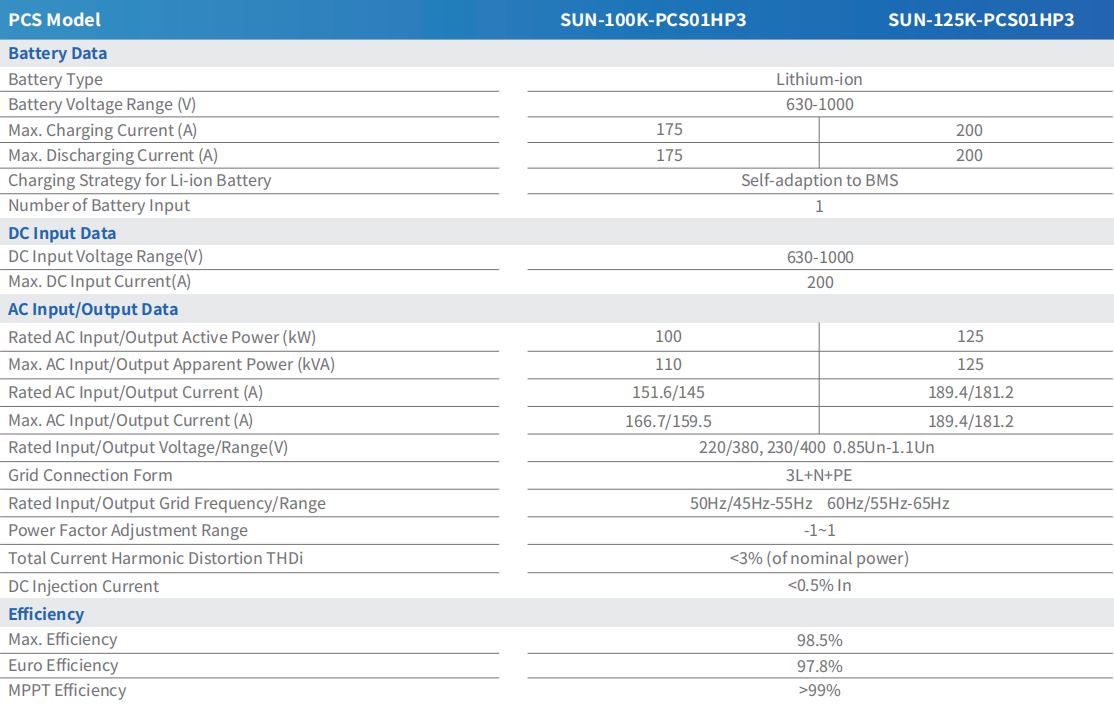

Corrente de carga e descarga

O SUN-100K-PCS01HP3 é classificado para 175A corrente máxima de carga e descarga. O SUN-125K-PCS01HP3 avança para 200A em ambos os lados. Essa lacuna de 25 A é o limite prático de quão rápido qualquer unidade pode mover energia para dentro ou para fora de um rack de bateria durante um ciclo de carga ou descarga, e é dimensionada diretamente com a diferença na potência ativa nominal entre os dois modelos.

Saída CA nominal e máxima

A potência ativa nominal de entrada/saída CA é de 100kW para a unidade menor e 125kW para a maior. A potência aparente segue a mesma proporção: máximo de 110kVA para o SUN-100K-PCS01HP3 contra 125kVA para o SUN-125K-PCS01HP3. No lado da corrente, a corrente nominal de entrada/saída CA é de 151,6 A/145 A na unidade de 100 kW versus 189,4 A/181,2 A na unidade de 125 kW, com a corrente CA máxima atingindo 166,7 A/159,5 A e 189,4 A/181,2 A, respectivamente.

Ambos os modelos compartilham a mesma janela de tensão — 220/380 V ou 230/400 V, 0,85Un a 1,1Un — e a mesma forma de conexão à rede 3L N PE, de modo que a abordagem da fiação do lado CA não muda entre os dois; apenas o dimensionamento do condutor precisa levar em conta a corrente mais alta na unidade de 125kW.

Os números de eficiência são quase idênticos

A eficiência é onde os dois modelos convergem em vez de divergirem. Ambos atingem uma eficiência máxima de 98,5% e uma eficiência Euro de 97,8%, com eficiência MPPT superior a 99% quando combinada com o módulo MPPT. A distorção harmônica de corrente total permanece abaixo de 3% da potência nominal em ambas as unidades, e a corrente de injeção CC é mantida abaixo de 0,5% In. Em outras palavras, escolher o modelo de 100 kW em vez do modelo de 125 kW não é uma compensação entre eficiência de conversão – é puramente uma questão de rendimento.

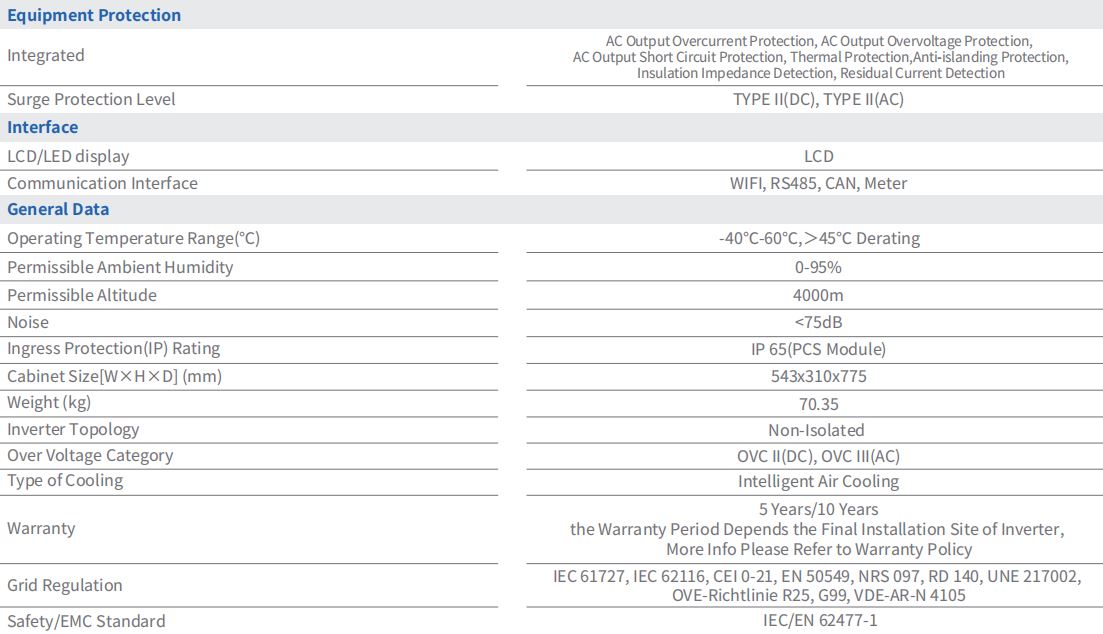

Proteção compartilhada, interface e classificações ambientais

A proteção do equipamento é idêntica em ambos os modelos: proteção contra sobrecorrente e sobretensão de saída CA, proteção contra curto-circuito, proteção térmica, proteção anti-ilhamento, detecção de impedância de isolamento e detecção de corrente residual, apoiada pela proteção contra surtos Tipo II em ambos os lados CC e CA. Ambos possuem uma classificação IP65 no módulo PCS, uma faixa de temperatura operacional de -40°C a 60°C com desclassificação acima de 45°C e suportam altitudes de até 4.000 m.

As interfaces de comunicação — WIFI, RS485, CAN e Medidor — e o display LCD são iguais em ambas as unidades, portanto a integração com um configuração de ESS comercial e industrial não muda com base na classificação PCS selecionada. Os termos de garantia de 5 ou 10 anos, dependendo do local de instalação, também se aplicam igualmente a ambos os modelos.

Qual especificar

Para um projeto dimensionado em torno de incrementos de 100 kW, ou onde a proporção de cinco PCS por unidade do módulo STS precisa ser maximizada, o SUN-100K-PCS01HP3 é a escolha natural. Para projetos que precisam atingir o teto de 2,5 MW com menos unidades PCS, ou onde a proporção de quatro PCS do módulo STS para unidades de 125 kW corresponde melhor ao orçamento de energia do local, o SUN-125K-PCS01HP3 é o melhor ponto de partida. De qualquer forma, os dois modelos podem ser misturados dentro de um contexto mais amplo. linha de armazenamento de energia de bateria em grande escala desde que os limites de PCS por modelo do módulo STS sejam respeitados.
