1. Introdução

Nos relatórios de tecnologia da BBC, os sistemas domésticos de armazenamento de energia são frequentemente descritos como “estações eléctricas domésticas” independentes de energia – painéis solares nos telhados geram electricidade durante o dia, as baterias fornecem energia à noite ou em dias chuvosos, abordando os preços da electricidade nos picos do vale, as flutuações da rede e até condições meteorológicas extremas. No entanto, a instalação no mundo real está longe de ser “plug-and-play”. As baterias de lítio de baixa tensão SE-F16 e RW-F16 da Deye (Deye, uma marca profissional de armazenamento e inversor de energia) (ambas LiFePO₄ de 16 kWh, 51,2 V nominal), quando combinadas com o SUN-10K-SG05LP3-EU-SM2 (inversor híbrido trifásico de baixa tensão de 10 kW), embora projetadas para serem confiáveis, geralmente apresentam anormalidades na fiação, comunicação e paralelismo reais. Este artigo, baseado em manuais oficiais da Deye, fóruns de usuários (como DIY Solar Forum) e casos reais de instalação, analisa quatro problemas típicos e suas soluções para ajudar proprietários ou instaladores comuns a evitar armadilhas. Os dados vêm das especificações mais recentes do produto 2025-2026 e o desempenho real é afetado pela temperatura, SOC, etc.

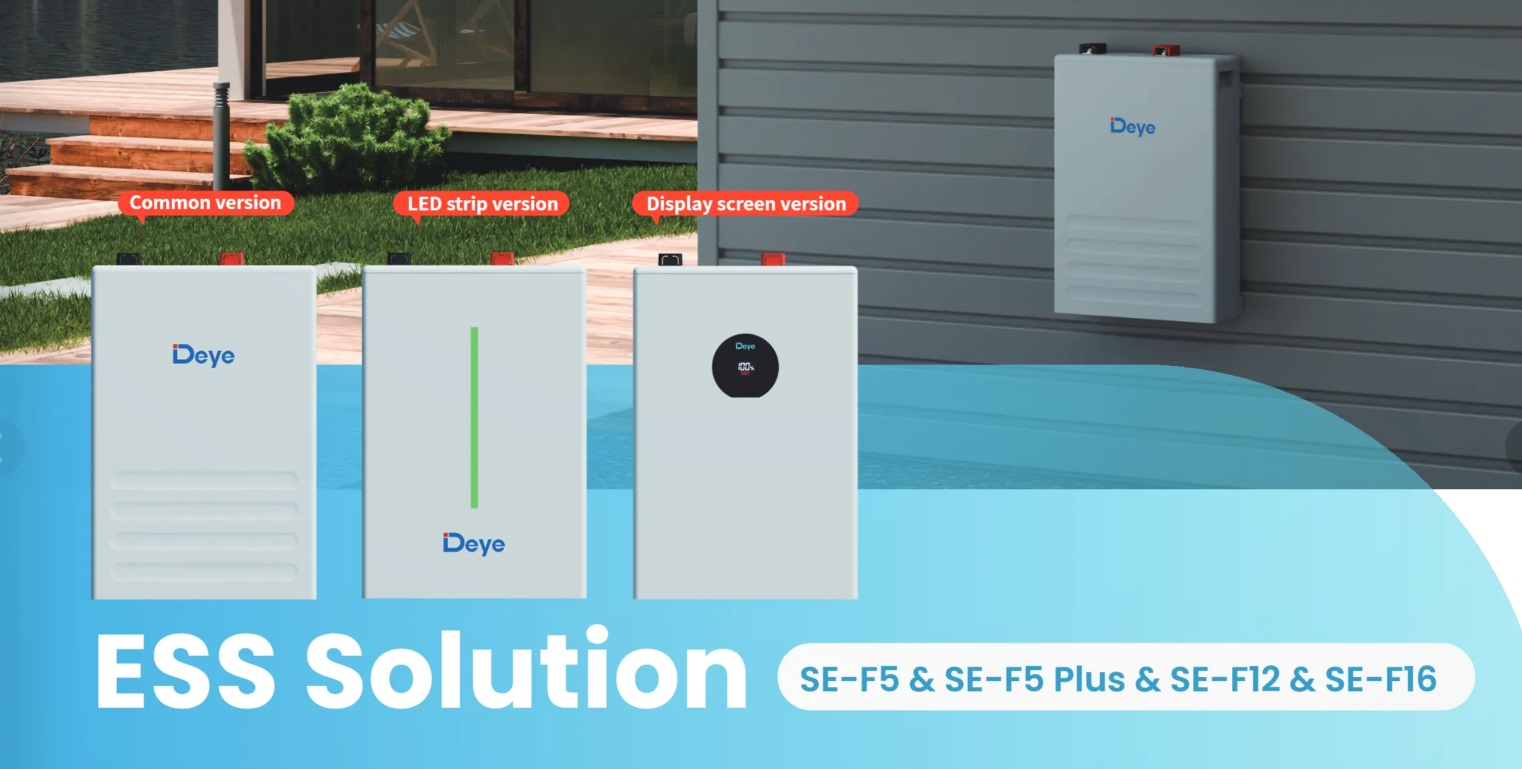

Figura 1. Imagens oficiais da série Deye SE-F16

2.1 Caso Um: Falha de Comunicação do BMS — “Bateria Não Responde”, Sistema Desliga Diretamente

O problema mais comum: o inversor exibe “comm./F01-F64” ou o LCD da bateria informa “W31 Aviso de comunicação da bateria (falha na comunicação do PCS)”. Um proprietário doméstico trifásico alemão instalou uma unidade SUN-10K-SG05LP3-EU-SM2 e duas unidades RW-F16; após ligar, o inversor soou repetidamente, o SOC da bateria não foi exibido e o carregamento/descarregamento falhou completamente. Análise de causa: As baterias Deye possuem um BMS (Battery Management System) integrado que se comunica com o inversor via CAN 2.0 (porta RJ45). As causas comuns incluem:

• Cabo de comunicação não equipado com anel de ferrite conforme necessário (para fiação de longa distância, recomenda-se enrolar 4 voltas para evitar interferências).
• Sequência de fiação incorreta (CAN-H/L invertida).
• Sequência de inicialização incorreta (a chave de serviço da bateria deve ser ligada primeiro, depois a chave BMS e, finalmente, o inversor).
• Modo “Li-BMS” do inversor não definido para o protocolo nativo Deye (ou Pylontech selecionado incorretamente ou outro protocolo de terceiros).
• RW-F16 é o modelo clássico; embora o SE-F16 suporte a rede automática, a incompatibilidade de firmware ainda pode acionar a “repetição do endereço mestre”.

Soluções práticas:

1. Após desligar, use o cabo de comunicação CAT5E original para reconectar a porta “PCS” da bateria à porta CAN BMS do inversor.
2. Quando o cabo de comunicação for longo ou houver forte interferência eletromagnética no local, um anel de ferrite deve ser instalado e enrolado corretamente.
3. Antes de colocar em paralelo, carregue todas as baterias com 100% SOC para reduzir a diferença de tensão e evitar a circulação de corrente.
4. Entre no inversor “Battery Setup” e defina o protocolo “Li-BMS” para o protocolo nativo Deye (geralmente reconhecido automaticamente ou selecione o modo 00).
5. Sequência padrão de inicialização: interruptor de serviço da bateria LIGADO → interruptor BMS LIGADO → partida do inversor.
6. Se ainda estiver anormal, verifique o log do BMS via Deye App ou plataforma de monitoramento; apenas os inversores originais Deye suportam atualização de firmware de bateria on-line; inversores de terceiros não podem realizar esta operação.

Feedback do proprietário: Após seguir essas etapas, o sistema voltou ao normal em 10 minutos e os dados SOC foram sincronizados em tempo real. O manual afirma claramente: para alarmes de comunicação PCS, diagnostique primeiro através do software de monitoramento e não opere o sistema com falhas.

2.2 Caso dois: Desequilíbrio de bateria paralela – uma “cheia”, outra “faminta”

Comum durante a expansão de múltiplas baterias: após colocar em paralelo duas unidades SE-F16, uma continua carregando enquanto o outro SOC permanece em 60%, resultando em desperdício de capacidade total e até mesmo acionando “Tensão da célula acima da diferença”. O proprietário de uma villa polonesa (4 inversores RW-F16 de 10kW) encontrou corrente de descarga irregular após o paralelo, com alarmes sob carga de pico. Análise de causa:

• RW-F16 requer conexão em cadeia IN→OUT; SE-F16 suporta rede automática sem chaves DIP, mas a sequência incorreta do cabo de comunicação ou conflito de endereço ainda pode causar falha na rede.
• SOC da bateria inconsistente antes do paralelo (o manual exige estritamente que todas as baterias estejam 100% carregadas antes do paralelo).
• Seção transversal do cabo de alimentação muito pequena ou torque de conexão insuficiente (recomendado 2/0 AWG, torque padrão 24,5 Nm).
• Corrente máxima de carga/descarga do inversor não configurada de acordo com a capacidade total da bateria: SUN-10K-SG05LP3-EU-SM2 corrente máxima de carga/descarga 240A, corrente de descarga contínua única RW-F16 160A.

Soluções práticas:

1. Antes de colocar em paralelo, carregue totalmente cada bateria até 100% SOC separadamente e deixe-as repousar por 24 horas para garantir a consistência da tensão.
2. Os cabos de comunicação devem ser estritamente conectados em cadeia IN→OUT; uma única unidade suporta até 32 unidades paralelas, com capacidade total de até 512 kWh.
3. SE-F16 não requer configuração de chave DIP; Modo paralelo RW-F16: Modo 1 para inversores ≤15kW, Modo 2 para inversores >15kW.
4. No “Configuração da Bateria” do inversor, habilite o modo paralelo, configure corretamente a capacidade total e a corrente máxima de carga/descarga; Recomenda-se que a corrente contínua única RW-F16 seja limitada a 160A para evitar superaquecimento (o disjuntor de 125A integrado fornece proteção adicional).
5. Monitore a tensão individual da célula da bateria e a diferença de temperatura em tempo real por meio da plataforma de nuvem Deye ou aplicativo; verifique imediatamente os cabos e conexões se a diferença de tensão exceder 0,5 V.

Resultado: Após o reparo, o proprietário conseguiu carga/descarga equilibrada da bateria e distribuição uniforme de corrente, aumentando a taxa de autoconsumo do sistema em 30%. O manual alerta explicitamente: no modo paralelo, se a corrente contínua de uma única bateria exceder o limite, poderá causar superaquecimento ou até riscos à segurança

.

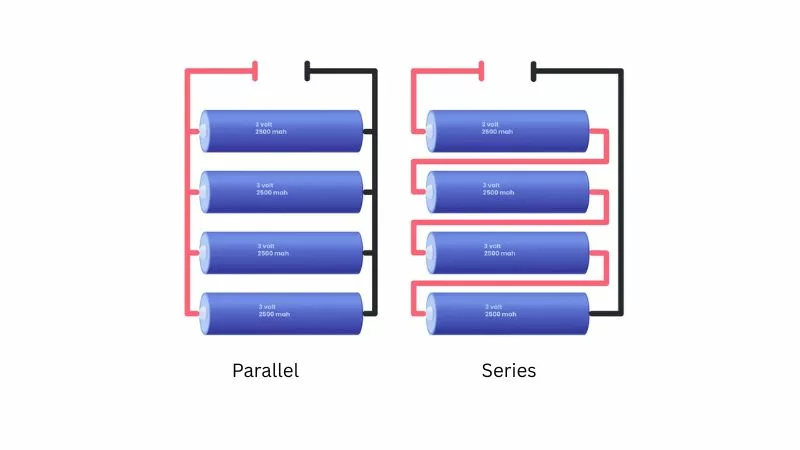

Figura 2. Diagrama esquemático do princípio de conexão paralela da bateria versus série

2.3 Caso Três: Aterramento e Falha CC — Alarme F22/F56, Risco à Segurança

Após a instalação do SUN-10K-SG05LP3-EU-SM2, F22 (possível aterramento ou anormalidade na conexão CC) ou F56 (tensão do barramento CC muito baixa) é relatado com frequência. Um instalador francês encontrou problemas ocasionais “offline” ao montar o RW-F16 na parede; o inversor exibiu tensão da bateria anormalmente baixa (tensão real da bateria 51V normal). Análise de causa:

• Conexão de aterramento não confiável (o invólucro do inversor e a bateria devem estar adequadamente conectados ao terra de proteção PE).
• Torque do cabo CC positivo/negativo não está de acordo com o padrão (24,5 Nm) ou polaridade invertida (pode danificar diretamente o inversor).
• RW-F16 possui disjuntor bipolar de 125A integrado, capacidade de descarga contínua SE-F16 de até 230A; quando a temperatura ambiente está abaixo de 0 ℃, o BMS da bateria proíbe o carregamento e aciona a proteção.
• Transformador de corrente CT instalado no sentido errado (no modo de exportação zero, a seta deve apontar para o lado da carga).

Soluções práticas:

1. Antes da instalação, confirme se todos os cabos CC atendem aos requisitos de torque, diferencie estritamente os pólos positivo e negativo e nunca os inverta.
2. O invólucro do inversor e o invólucro da bateria devem ser aterrados de forma confiável no mesmo ponto PE para formar uma conexão equipotencial.
3. Verifique o registro de “Alarmes do Sistema” do inversor; F22 é causado principalmente por conexões soltas – reaperte para resolver.
4. Conecte o sensor de temperatura à porta correta; evite configurar erroneamente o modo de bateria de chumbo-ácido.
5. Fixe o transformador de corrente CT na linha de fase correspondente com a seta apontando para a carga; o sistema trifásico deve cobrir totalmente L1/L2/L3.

Após o reparo, os alarmes foram eliminados e a função de comutação contínua do UPS do sistema funcionou normalmente. Relatórios relacionados à BBC apontaram que o aterramento deficiente é um dos riscos de segurança mais ocultos nos sistemas domésticos de armazenamento de energia.

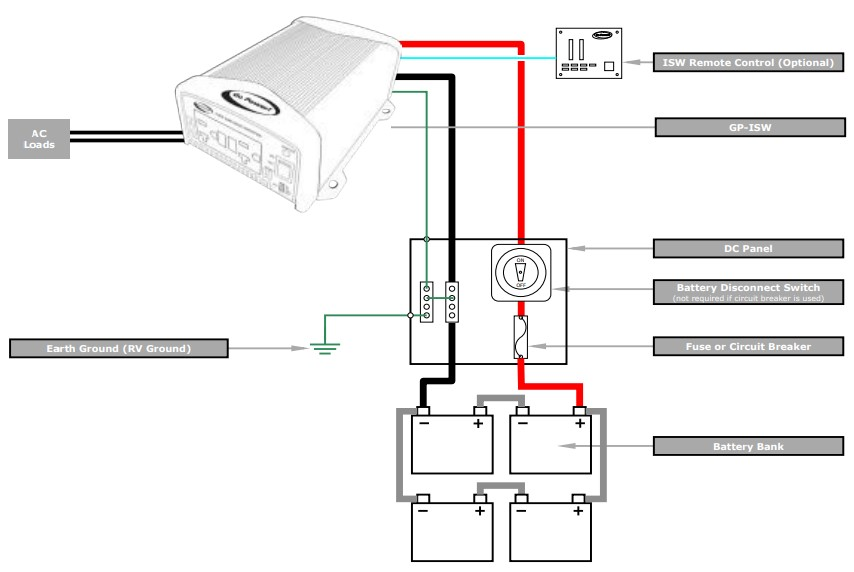

Figura 3. Diagrama esquemático completo da fiação e aterramento do lado CC do inversor (PE/Terra)

2.4 Caso Quatro: Falha de Carregamento/Descarregamento no Tempo de Uso (TOU) e Bloqueio de Limite Superior de Carregamento

Quando o inversor é configurado com períodos de preço de eletricidade de pico, a bateria não carrega de acordo com a programação ou carrega apenas até um máximo de 80%. Um usuário holandês que emparelhou o SE-F16 descobriu que durante os períodos noturnos de preço vale não havia cobrança, enquanto durante o dia exibia anormalmente “bateria descarregada”. Análise de causa:

• Opção “Ativar Bateria” habilitada por engano (esta função é apenas para recuperação de bateria SOC fraca; deve ser desabilitada durante a operação normal).
• A comunicação BMS é instável, portanto o inversor não consegue obter dados SOC reais.
• O firmware da bateria RW-F16/SE-F16 suporta apenas atualização em inversores Deye; a mistura com dispositivos de terceiros, como Victron, causa facilmente uma exibição anormal do fluxo de energia.

Soluções práticas:

1. No “Configuração da Bateria” do inversor, desabilite a função “Ativar Bateria”.
2. Habilite “Grid Charge” e defina corretamente os períodos de pico do TOU (por exemplo, cobrança noturna das 00h00 às 06h00).
3. Primeiro descarte problemas de comunicação do BMS (consulte o Caso Um).
4. Ao misturar com inversores de terceiros, mude para o modo de tensão manual ou entre em contato com a Deye para confirmar a compatibilidade do protocolo.

Depois que o usuário aplicou a correção, o sistema seguiu estritamente a estratégia do pico do vale e os custos de eletricidade diminuíram significativamente.

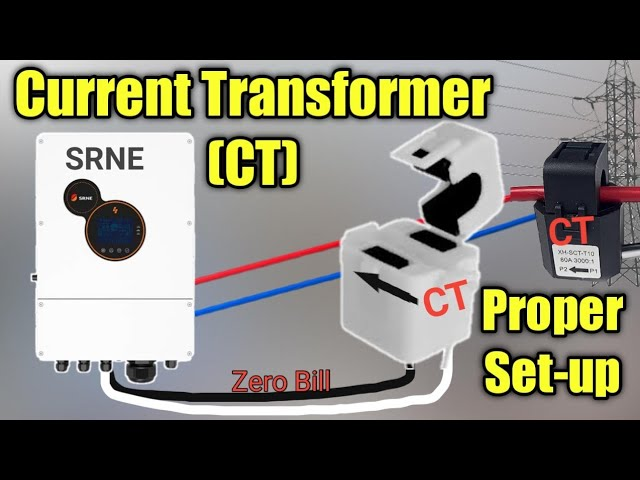

Figura 4. Diagrama de instalação correto do transformador de corrente CT

3. Guia para evitar armadilhas: a instalação profissional continua essencial

Deye SE-F16 (estrutura compacta, saída de alta corrente, maior classificação de proteção) e RW-F16 (disjuntor embutido, instalação clássica de montagem em parede) são produtos residenciais maduros, com vida útil de 6.000 ciclos e mais de 90% de eficiência de ida e volta. No entanto, o profissionalismo da instalação é altamente exigido: deve ser realizado por pessoal profissional, seguindo rigorosamente os padrões de torque especificados no manual, a faixa de temperatura operacional (carga de 0 a 55 ℃) e as especificações de comunicação. A maioria das falhas de instalação resulta de operações fora do padrão – seleção de cabos que não atende aos requisitos, sequência caótica de inicialização ou falha na execução do balanceamento antes do paralelo. Recomendações Práticas:

• Conclua a simulação e depuração de todo o sistema antes da instalação.
• Verifique regularmente a versão do firmware e os registros de operação por meio do aplicativo Deye.
• Embora a entrega em armazéns europeus seja eficiente, ainda assim é recomendável escolher instaladores locais certificados.
• Em condições climáticas extremas, concentre-se no monitoramento da temperatura da bateria para evitar acionamentos frequentes da proteção do BMS.

A tecnologia de armazenamento de energia, conforme descrito nos relatórios da BBC, está a passar dos cenários profissionais para os lares comuns. No entanto, para alcançar verdadeiramente a independência energética doméstica, a operação padronizada durante a fase de instalação é muitas vezes mais importante do que o próprio produto. Ao encontrar falhas, consulte primeiro a tabela oficial de referência de falhas da Deye ou entre em contato com o suporte técnico oficial. Após a depuração adequada, esta série de baterias pode operar de forma estável por mais de 10 anos, tornando-se uma unidade confiável de backup de energia verde para o lar.
