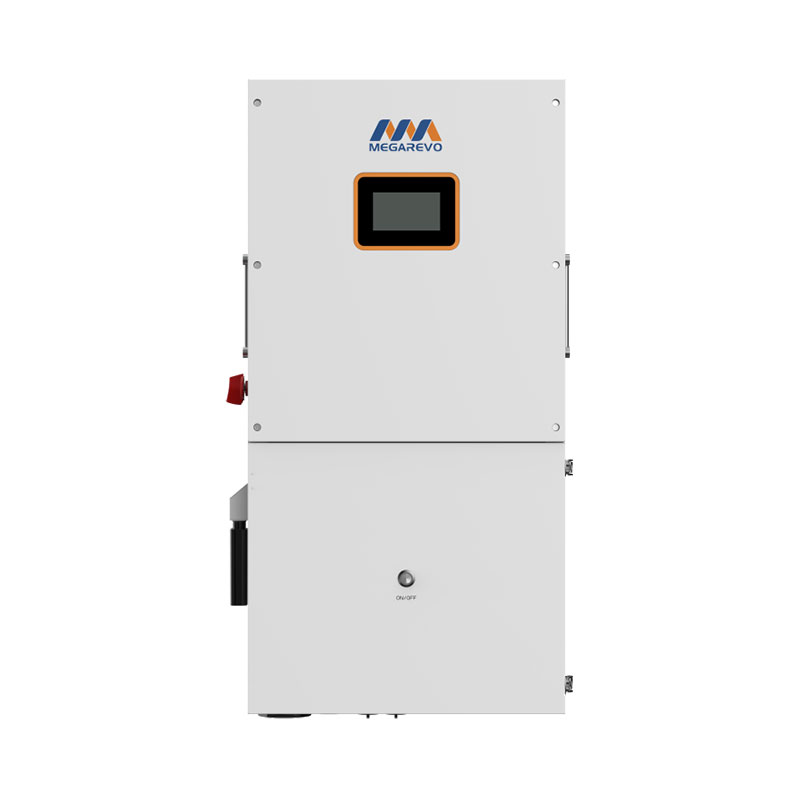

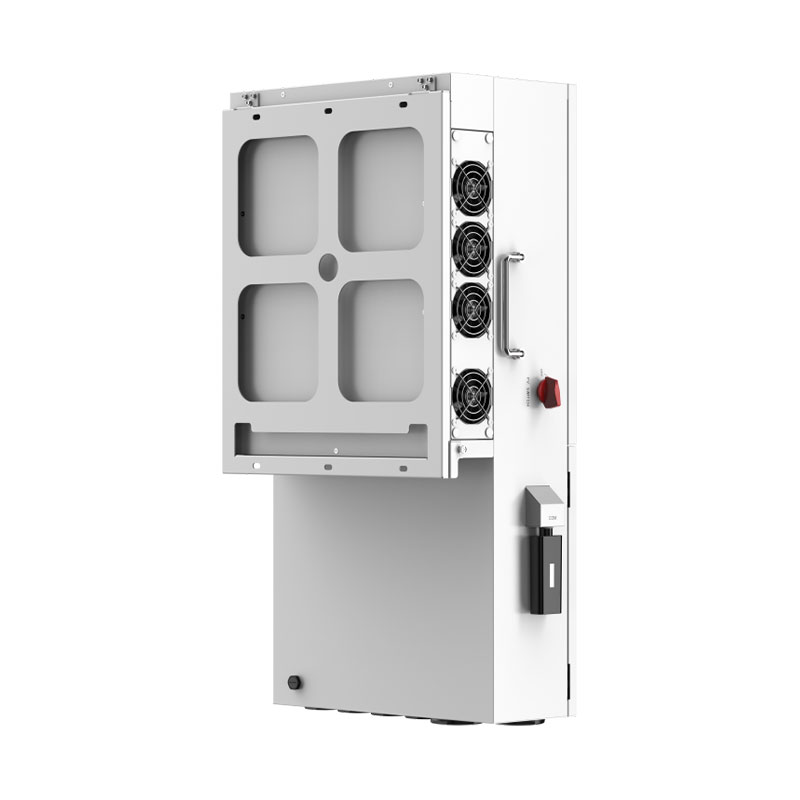

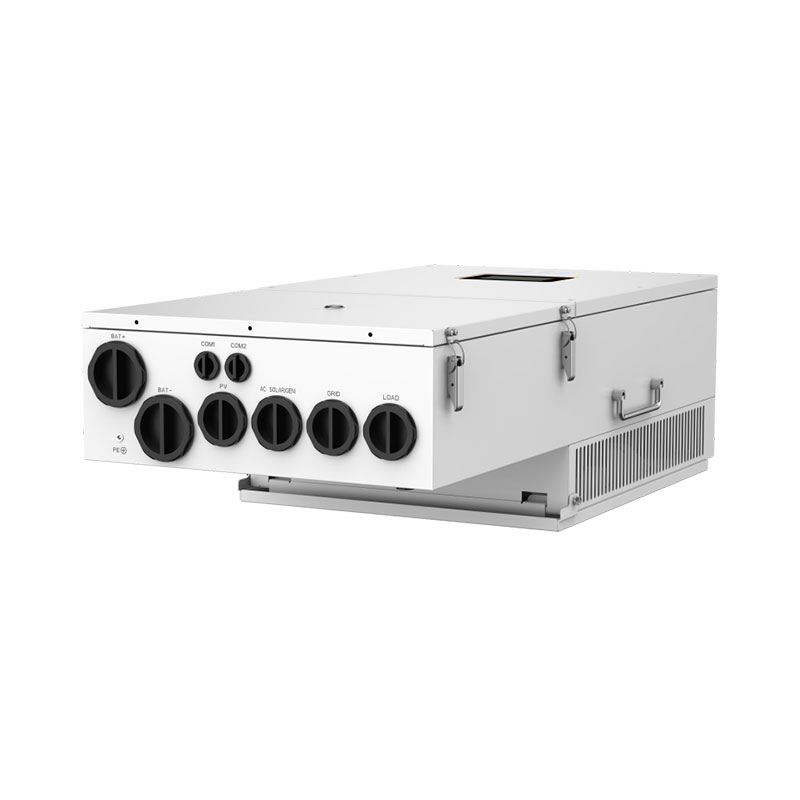

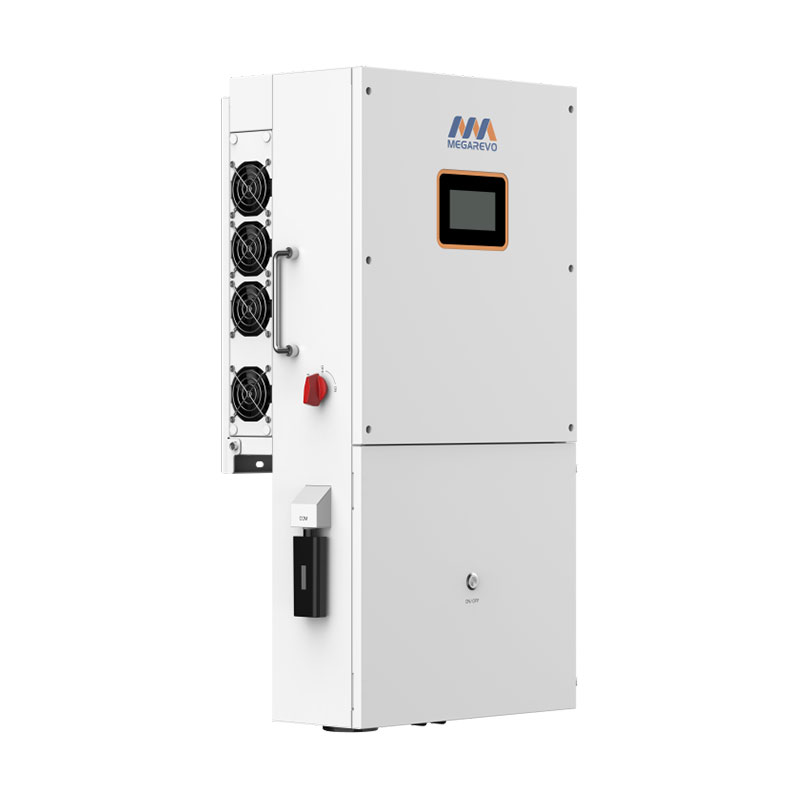

Megarevo EUA Versão R10KLNA Inversor Hybird de Fase Dividida Fornecedores, Empresa

Entrada fotovoltaica

Modelo	R5KLNA	R6KLNA	R7K6LNA	R8KLNA	R10KLNA
Potência máxima de entrada CC (kW)	7.5	9	12	12	15
Nº de rastreadores MPPT	4
Faixa de tensão MPPT (V)	120-500
Tensão de entrada MÁX.CC (V)	500
MÁX. corrente de entrada (A)	14
MÁX. corrente de curto-circuito (A)	22

Entrada de bateria

Tensão nominal (V)	48
Corrente de carga/descarga máx. (A)	120/120	135/135	190/190	190/190	190/210
Faixa de tensão da bateria (V)	40-60
Tipo de bateria	Lítio/chumbo-ácido
Estratégia de carregamento para bateria Li-Ion	Auto-adaptação ao BMS

Saída CA (na rede)

Potência nominal de saída para a rede (kVA)	5	6	7.6	8	10
MÁX. potência aparente de saída para a rede (kVA)	5.5	6.6	8.4	8.8	11
Faixa de tensão de saída (V)	(110 ~ 120)/(220 ~ 240) fase dividida, fase monofásica de 240 V
Frequência de saída (Hz)	60(55 a 65)
Saída de corrente CA nominal para a rede (A)	20.8	25	31.7	33.3	41.7
Máx. Saída de corrente CA para a rede (A)	22.9	27.5	34.8	36.7	45.8
Máx. corrente de passagem da rede (A)	100
Saída THDi	<3%

Saída CA (backup)

Nominal. potência aparente (kVA)	5	6	7.6	8	10
Máx. potência aparente (kVA)	5.5	6.6	8.4	8.8	11
Tensão nominal de saída L-N/L1-L2 (V)	120/240
Frequência nominal de saída (Hz)	60
Tempo de comutação automática (ms)	<20
Fator de potência de saída	0,8 adiantado~0,8 atrasado
Saída THDu	<2%

Proteção

Detecção de aterramento	Sim
Proteção contra falha de arco	Sim
Proteção da ilha	Sim
Polaridade reversa da bateria	Sim
Detecção de resistor de isolamento	Sim
Unidade de monitoramento de corrente residual	Sim
Saída sobre proteção de corrente	Sim
Proteção contra curto-circuito na saída de backup	Sim
Proteção contra sobretensão de saída	Sim
Proteção de subtensão de saída	Sim

Dados gerais

Eficiência mppt	99,90%
Eficiência da Europa (PV)	96,50%
Eficiência fotovoltaica para rede (PV)	97,20%
Bateria para carregar eficiência	95,20%
Eficiência de carregamento fotovoltaico para bateria	96,10%
Eficiência de carregamento da rede para bateria	95,00%
Conduíte de saída (mm)	25.4
Entrada fotovoltaica conduit (mm)	25.4
Conduíte de entrada BAT (mm)	35.4
Faixa de temperatura operacional (0C)	-25~60
Umidade relativa	0-95%
Altitude operacional	0〜4.000m (redução de capacidade acima de 2.000m de altitude)
Proteção de entrada	IP65/NEMA3R
Disjuntor embutido	Opcional
Peso (kg)	48kg(50kg com disjuntor)
Dimensões LAP (mm)	450x820x240
Resfriamento	Resfriamento por ventilador
Emissão de ruído (dB)	38
Exibição	LCD, painel de toque (opcional)
Comunicação com BMS/Medidor/EMS	RS485, PODE
Interface de comunicação suportada	RS485, WLAN, 4G (opcional)
Autoconsumo	<25W
Segurança	UL1741SA todas as opções, UL1699B, CSA 22.2
EMC	FCC parte 15 classe B
Gerador diesel de suporte	SIM
Padrões de conexão à rede	IEEE 1547, IEEE 2030.5, regra 14H do Havaí, regra 21 fase 1,11,111
