Comparação técnica dos modelos de inversores híbridos deye: SUN-8K-SG02LP1-EU-AM2 VS SUN-8K-SG05LP1-UE VS SUN-8K-SG05LP1-EU-SM2

Na paisagem em energia solar em evolução, o design do inversor desempenha um papel fundamental na eficiência geral do sistema, segurança e usabilidade. Este artigo fornece uma comparação técnica detalhada de três modelos de inversores híbridos Deye 8kW-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-UE e SUN-8K-SG05LP1-UU-SM2-para assistir os designers de assistência e instalar a opção mais suficientes.

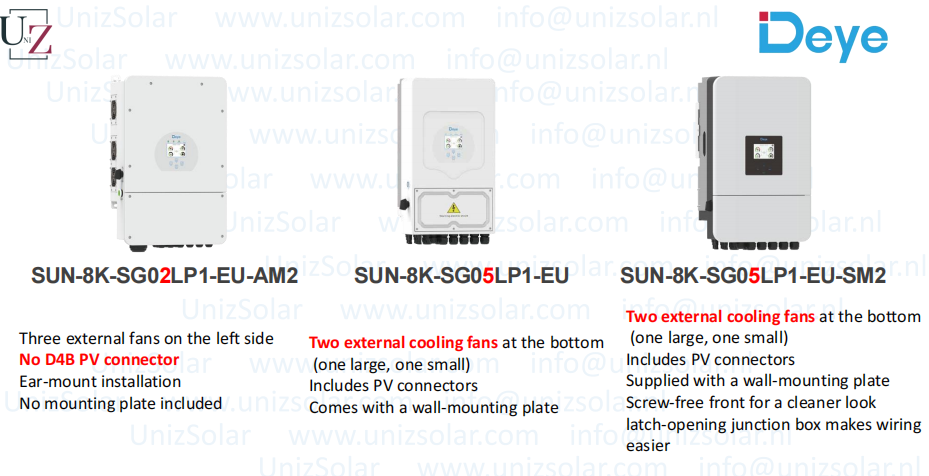

1. Resfriamento e aparência
O SUN-8K-SG02LP1-EU-AM2 apresenta três ventiladores de refrigeração externos no lado esquerdo. Ele suporta a instalação de montagem na orelha e exclui uma placa de montagem traseira. Notavelmente, ele não inclui conectores PV D4B.

O SUN-8K-SG05LP1-UE usa dois ventiladores de resfriamento montados no fundo (1 grande 1 pequeno) e inclui conectores fotovoltaicos. É fornecido com uma placa de montagem de parede.

O SUN-8K-SG05LP1-EU-SM2 também adota a configuração dupla de fã inferior. Melhora a conveniência da estética e da instalação com uma tampa frontal sem parafusos e abertura de trava e incluiu a placa de montagem de parede.

2. Entrada elétrica e configuração fotovoltaica
Todos os três modelos compartilham a mesma corrente de entrada PV máxima de 26 26 A e suportam entradas de corda 2/2 2 PV, garantindo flexibilidade na configuração da matriz solar.

3. Estrutura interna e design do circuito
SUN-8K-SG02LP1-EU-AM2 se destaca com duas portas de TIC, terminais de conexão rápida PV e duas interfaces rápidas. Ele inclui uma fonte de alimentação auxiliar de 12 VDC e fornece placas de isolamento e driver aprimoradas sobre a plataforma SG05. No entanto, reutiliza o quadro Wi-Fi.

O SUN-8K-SG05LP1-UE inclui uma porta de TIC e usa conectores D4B (MC4-Type). Falta portas de desbaste rápido e não possui uma saída auxiliar de 12 V.

O SUN-8K-SG05LP1-EU-SM2 se baseia na SG05LP1-UU, mantendo uma porta de TIC, conectores D4B e duas portas de desbaste rápido. Ele inclui uma saída auxiliar de 12 VDC e apresenta um controle de troca de mergulho na porta ATS para obter mais flexibilidade de configuração.

4. PCB e arquitetura de placa
O SUN-8K-SG02LP1-EU-AM2 oferece placas adicionais de isolamento e motorista em comparação com SG05. O módulo Wi-Fi é reutilizado, não integrado recentemente.

O SUN-8K-SG05LP1-EU usa uma pilha de PCB da linha de base SG05 sem aprimoramentos adicionais.

O SUN-8K-SG05LP1-EU-SM2 compartilha a arquitetura principal com o SG05, mas incorpora o novo controle principal, LCD e placas auxiliares extras, com o suporte à placa DRM como padrão.

5. Tamanho e peso
SG02LP1-EU-AM2 é o maior e mais pesado a 420 × 670 × 233 mm e 35,6 kg.

SG05LP1-UE é mais compacto a 330 × 580 × 232 mm, pesando 24,9 kg.

SG05LP1-EU-SM2 cai entre os dois em 366 × 589,5 × 237 mm, pesando 26,8 kg.

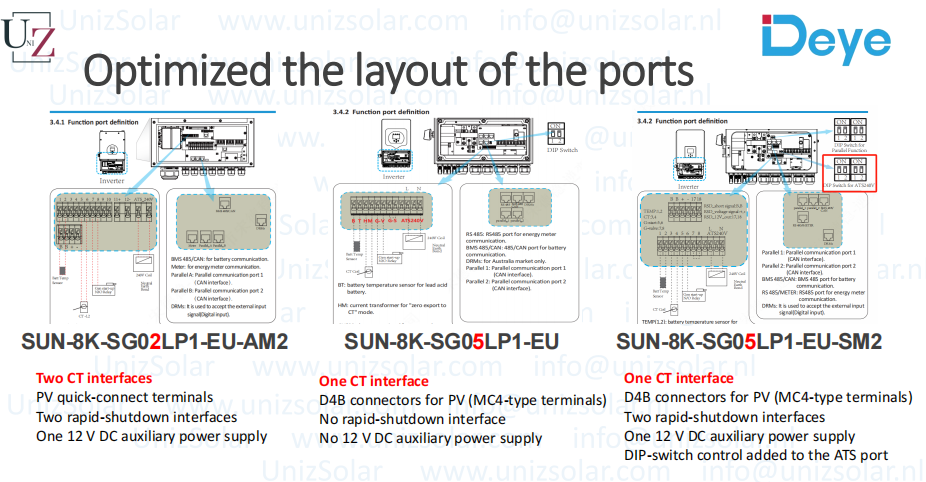

6. Layout da porta e design de interface

Os três modelos mostram variação significativa no layout da porta e no suporte à interface CT:

SG02LP1-EU-AM2 possui duas interfaces de TC, terminais de conexão rápida PV e duas portas de desbaste rápido com saída auxiliar de 12 V.

O SG05LP1-UE suporta uma interface CT, conectores D4B e não possui energia rápida e potência auxiliar.

O SG05LP1-EU-SM2 melhora isso com uma interface CT, conectores D4B, duas portas de desbaste rápido, um suprimento auxiliar de 12 V e integração de compensação por imersão na porta ATS.

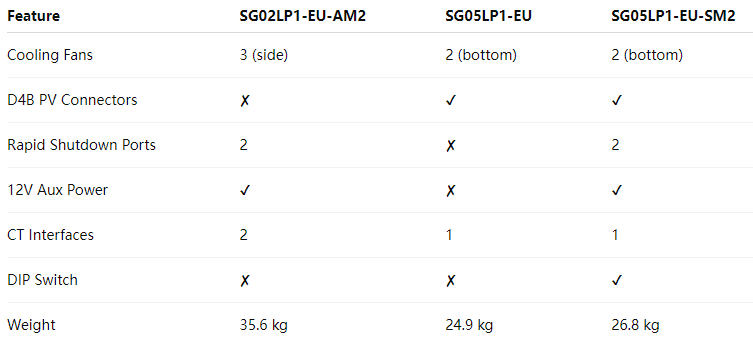

Conclusão

Recomendação:

SG02LP1-EU-AM2 é ideal para isolamento avançado, medição de CT dupla e sistemas que requerem saída de 12V aux e controle de porta aprimorada.

SG05LP1-UE é uma opção mais clara e mais básica, adequada para instalações com menos necessidades auxiliares.

SG05LP1-EU-SM2 atinge um equilíbrio com recursos aprimorados, controle aprimorado e melhor estética-tornando-o o modelo mais refinado para aplicações gerais.
