O que é um inversor Grid-Tie?

Os painéis solares produzem eletricidade de corrente contínua (CC) – mas sua casa, seu escritório e a rede elétrica funcionam todos com corrente alternada (CA). Um inversor conectado à rede preenche essa lacuna. Ele converte a saída CC do seu painel solar em energia CA compatível com a rede, sincroniza essa saída com a tensão e frequência da concessionária e gerencia o fluxo de eletricidade entre o sistema e a rede.

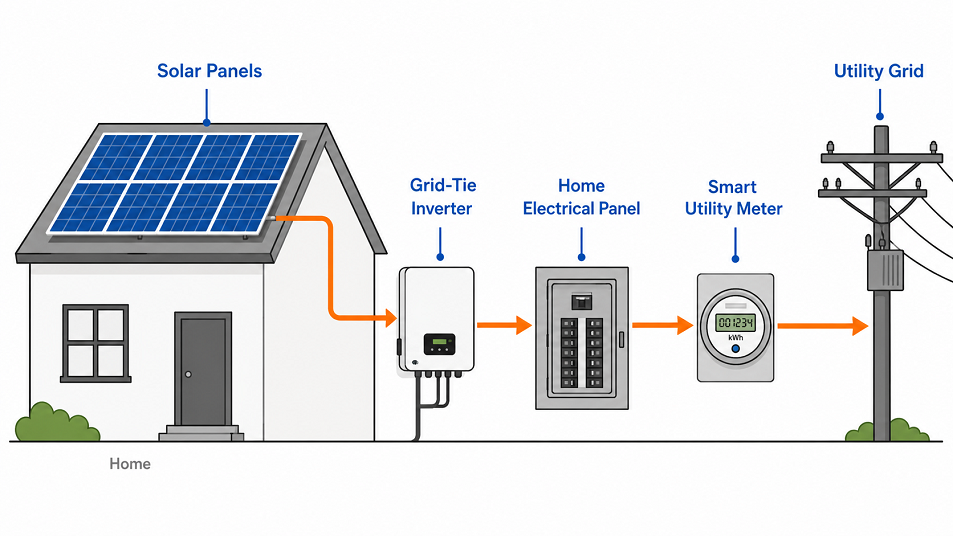

Uma instalação solar típica na rede consiste em três elementos principais: o painel fotovoltaico que captura a luz solar, o inversores conectados à rede para sistemas solares residenciais e comerciais que convertem e gerenciam energia, e um medidor inteligente bidirecional que registra exatamente quanta energia você extrai da rede e quanto você exporta de volta. Ao contrário dos sistemas fora da rede, que dependem de bancos de baterias para funcionar de forma independente, uma configuração ligada à rede utiliza a rede de serviços públicos como um buffer – retirando-a quando a produção solar é insuficiente e devolvendo a energia excedente quando a produção excede a procura.

Esta arquitetura torna os sistemas ligados à rede o tipo de instalação solar mais rentável e amplamente utilizado, especialmente em áreas urbanas e suburbanas com acesso estável à rede. Não há necessidade de armazenamento caro em baterias para manter a energia contínua, e a economia melhora ainda mais através de programas de medição líquida que creditam aos utilizadores a electricidade que devolvem à rede.

Como funciona um inversor Grid-Tie

Painéis fotovoltaicos de alta eficiência gerar eletricidade DC cuja tensão e corrente variam continuamente com a intensidade da luz solar, temperatura e sombreamento. A primeira tarefa do inversor é condicionar esta entrada flutuante em algo estável e utilizável. Internamente, um estágio de entrada filtra a CC bruta, uma ponte inversora usa transistores de comutação de alta velocidade (normalmente IGBTs) para simular uma forma de onda CA e um filtro de saída suaviza o resultado em uma onda senoidal limpa que atende aos padrões da rede.

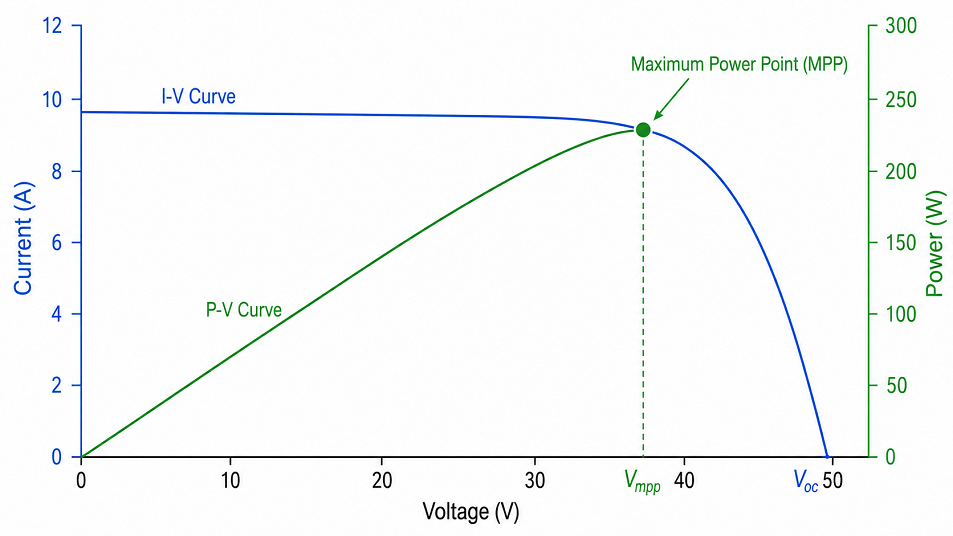

Correndo em paralelo com este processo de conversão está o Maximum Power Point Tracking (MPPT). Os painéis solares não operam com uma saída fixa – sua curva de potência muda dependendo das condições, e há sempre uma combinação específica de tensão-corrente que produz a maior potência possível. Os algoritmos MPPT amostram continuamente o conjunto de painéis e ajustam o ponto de operação do inversor para permanecer nesse pico. Na prática, um sistema MPPT bem implementado pode recuperar vários pontos percentuais de energia que, de outra forma, seriam perdidos em condições de painel subótimas, particularmente em sistemas com sombreamento parcial ou orientações de painel mistas.

A terceira e mais crítica função para a segurança é a sincronização da rede. Antes de o inversor exportar um único watt, ele deve se conectar à tensão, frequência e fase da rede. Qualquer incompatibilidade criaria interferência ou, na pior das hipóteses, danificaria o equipamento. Os inversores modernos alcançam esse bloqueio segundos após a inicialização e monitoram continuamente os parâmetros da rede. Se a rede cair – devido a uma falha, trabalho de manutenção ou interrupção – o inversor detecta a perda e desliga sua saída imediatamente. Isto proteção anti-ilhamento evita que o sistema energize acidentalmente linhas que os trabalhadores da concessionária presumem estar desenergizadas e é um recurso obrigatório em todos os principais padrões de interconexão de rede em todo o mundo.

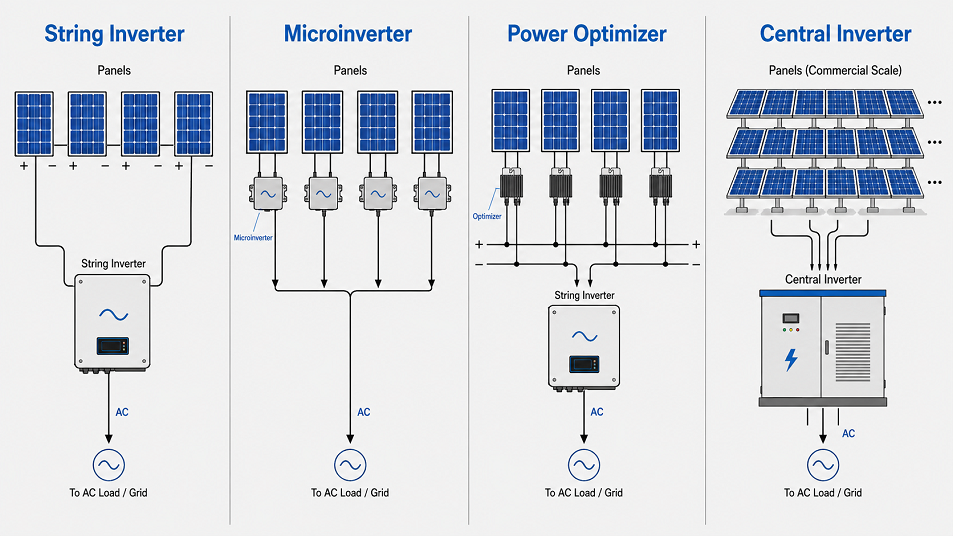

Tipos de inversores Grid-Tie

Nem todos os inversores conectados à rede compartilham a mesma arquitetura. A topologia correta depende do tamanho do sistema, layout do telhado, condições de sombreamento e orçamento. Cada um dos quatro tipos principais faz diferentes compensações entre custo, desempenho e flexibilidade.

Para a maioria das instalações residenciais na Europa, os inversores string continuam a ser a escolha padrão — são uma tecnologia madura, fáceis de instalar e com bom suporte. Microinversores para otimização em nível de painel são cada vez mais populares para casas com águas-furtadas, chaminés ou telhados de várias inclinações, onde o sombreamento é inevitável. Os otimizadores de potência ocupam um meio-termo prático: eles oferecem desempenho MPPT em nível de painel a um custo total mais baixo do que um sistema microinversor completo, enquanto mantêm o hardware de conversão principal centralizado.

Principais especificações e recursos para comparar

As planilhas de dados do inversor podem ser densas, mas algumas especificações orientam a maior parte da tomada de decisão para compradores residenciais e comerciais.

Eficiência é a porcentagem da potência de entrada CC convertida com sucesso em saída CA utilizável. A maioria dos inversores de qualidade atingem eficiência máxima entre 97% e 98,5%. Uma referência mais útil é o valor da eficiência ponderada — quer a Eficiência Europeia (η_EU) quer a Eficiência CEC utilizada na Califórnia — porque estes têm em conta as variações do mundo real no nível de produção, em vez de apenas reportarem o pico do melhor caso. Uma diferença de eficiência de 0,5% num sistema de 10 kW traduz-se num impacto mensurável no rendimento anual.

A contagem de canais MPPT é mais importante do que muitos compradores imaginam. Um inversor MPPT único trata todo o conjunto como uma unidade elétrica, portanto, sombreamento ou sujeira em uma string afetam tudo. Inversores com duas ou mais entradas MPPT independentes permitem que diferentes seções de telhado — ou sequências com diferentes contagens de painéis — sejam otimizadas separadamente. Para qualquer instalação com mais de uma face de telhado, o multi-MPPT é fortemente recomendado.

A classificação IP e a faixa de temperatura operacional determinam se um inversor pode ser montado ao ar livre. As unidades com classificação IP65 são vedadas contra poeira e jatos de água, adequadas para montagem em parede exposta. As unidades IP20 ou IP21 devem ser protegidas das intempéries. No clima europeu, onde as temperaturas podem oscilar entre -20 °C no inverno e 60 °C numa parede virada a sul no verão, confirme a faixa de operação de potência total do inversor antes de especificá-la.

As interfaces de comunicação — Wi-Fi, Ethernet, RS485 ou Modbus — determinam como o inversor se integra às plataformas de monitoramento e aos sistemas de gerenciamento de energia predial. Para usuários residenciais, o monitoramento baseado em nuvem por meio de um aplicativo de smartphone geralmente é suficiente. Para operadores comerciais, a conectividade RS485 ou Modbus permite a integração com sistemas SCADA no local e alertas automatizados de falhas.

Benefícios Financeiros e Ambientais

O benefício financeiro mais direto de um sistema solar conectado à rede é a redução na eletricidade adquirida da concessionária. Durante o dia, a geração solar compensa o consumo em tempo real. Qualquer excedente flui para a rede e a maioria dos países europeus dispõe de alguma forma de compensação por essa exportação – seja uma tarifa feed-in fixa, um acordo de medição líquida ou um incentivo ao autoconsumo.

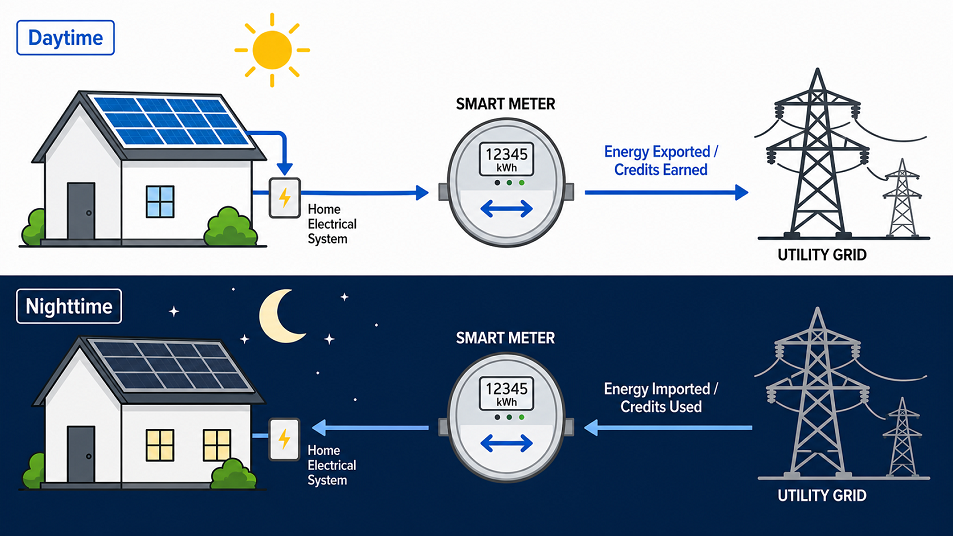

Em um esquema típico de medição líquida, seu medidor inteligente registra tanto a energia que você extrai da rede quanto a energia que você exporta. No momento do faturamento, o valor exportado é creditado no seu consumo, reduzindo o volume líquido que você paga. Os modernos medidores inteligentes bidirecionais lidam com essa contabilidade de forma automática e precisa – ao contrário dos antigos medidores analógicos de disco giratório que eles substituíram. Nos meses em que a geração solar é elevada e a procura das famílias é moderada, é possível reduzir a fatura de eletricidade da rede para perto de zero.

O caso ambiental é simples. Cada quilowatt-hora gerado por um sistema solar ligado à rede desloca um quilowatt-hora que de outra forma teria sido produzido pela geração térmica – carvão, gás ou petróleo – na rede. Ao longo de uma vida útil do sistema de 25 anos, uma instalação residencial típica de 8 kW na Europa Central compensará cerca de 150–200 toneladas de CO₂, dependendo da intensidade de carbono da rede local. Para empresas com obrigações de relatórios de sustentabilidade, a energia solar ligada à rede proporciona reduções mensuráveis ​​e verificáveis ​​de emissões de âmbito 2.

A estabilidade dos custos energéticos é um benefício secundário, mas cada vez mais valorizado. As tarifas de eletricidade na Europa têm sido altamente voláteis nos últimos anos. Uma instalação solar com um inversor ligado à rede bloqueia uma parte do seu fornecimento de energia a um custo marginal próximo de zero, proporcionando um certo grau de isolamento contra futuros aumentos tarifários. Para usuários que desejam estender ainda mais essa proteção, a transição para um inversor híbrido com armazenamento em bateria é o próximo passo lógico – e muitos inversores string no mercado hoje são projetados para aceitar um complemento de armazenamento sem exigir uma substituição completa do sistema.

Instalações residenciais vs. instalações comerciais

Os inversores grid-tie atendem a ambos os mercados, mas os requisitos divergem significativamente quando você ultrapassa a função básica de conversão.

Os sistemas residenciais na Europa variam normalmente de 3 kW a 20 kW, cobertos por um ou um pequeno número de inversores string monofásicos ou trifásicos. O dimensionamento geralmente é simples: combine a saída CA nominal do inversor com 80–110% da potência de pico CC do array. Um subdimensionamento modesto – conhecido como sobredimensionamento DC – é uma prática comum porque os painéis solares raramente produzem o seu pico de saída nominal simultaneamente e melhora a eficiência do inversor nas cargas parciais que dominam a maior parte do dia. Se estiver planejada uma expansão futura, escolha um inversor com altura livre em sua entrada CC ou projete o sistema de forma que uma segunda unidade possa ser adicionada em paralelo. Nosso kits fotovoltaicos residenciais para instalações domésticas são pré-combinados com a capacidade do inversor para simplificar esta decisão.

As instalações comerciais introduzem complexidade adicional. Sistemas acima de 100 kW geralmente requerem inversores centrais trifásicos, acordos formais de conexão à rede com o operador da rede de distribuição (DNO) e aprovação de engenharia nas configurações do relé de proteção. Os requisitos de monitoramento também são mais exigentes: os gerentes de instalações normalmente precisam de painéis em tempo real, notificações automatizadas de falhas e dados históricos de rendimento para relatórios de desempenho. Plataformas avançadas de monitorização podem integrar dados de produção solar com sistemas de gestão de energia de edifícios, permitindo estratégias automatizadas de mudança de carga que aumentam a proporção de eletricidade solar autoconsumida e reduzem ainda mais os custos de importação da rede.

Ambos os segmentos beneficiam dos mesmos impulsionadores financeiros principais — redução das faturas de eletricidade, rendimentos de exportação e potencial elegibilidade para tarifas verdes ou certificados de sustentabilidade — mas o cronograma de retorno e a arquitetura apropriada do inversor diferem o suficiente para que os projetos residenciais e comerciais sejam especificados separadamente.

Instalação, manutenção e solução de problemas

A instalação do inversor conectado à rede envolve conexões CA energizadas e uma notificação formal ou processo de aprovação com o operador da rede de distribuição local. Na maioria dos países europeus, este trabalho deve ser realizado por um eletricista certificado ou por um instalador solar licenciado. A instalação DIY é tecnicamente viável em algumas jurisdições, mas normalmente anula a garantia do fabricante, pode não atender aos requisitos da seguradora e, em alguns mercados, simplesmente não é permitida sem a aprovação do DNO submetida por um profissional qualificado.

A manutenção diária é mínima em comparação com a maioria dos equipamentos elétricos. Uma inspeção visual periódica – verificação de corrosão, sons incomuns dos ventiladores de resfriamento e confirmação de que as folgas de ventilação ao redor da unidade são mantidas – é suficiente para a maioria das instalações. As atualizações de firmware emitidas pelo fabricante devem ser aplicadas quando disponíveis, pois geralmente abordam atualizações de conformidade do código de rede e refinamentos do algoritmo MPPT. Os dados de monitoramento são o sistema de alerta precoce mais confiável: uma queda sustentada no rendimento específico (kWh por kWp) em comparação com a linha de base sazonal é geralmente o primeiro sinal de uma falha em desenvolvimento, seja no inversor, na fiação ou nos próprios painéis.

Condições de falha comuns e suas causas prováveis: um inversor que não inicia pela manhã, apesar da luz solar, normalmente indica uma leitura de tensão ou frequência da rede fora da janela de aceitação do inversor - verifique se a alimentação de um vizinho também é afetada antes de assumir uma falha de hardware. Disparos repetidos por sobretensão no lado CA são comuns em áreas com alta penetração solar em uma rede fraca e podem exigir o ajuste das configurações de potência reativa do inversor ou da curva de resposta de tensão em consulta com o DNO. As falhas de comunicação que afetam o monitoramento remoto geralmente são um problema de configuração de rede ou de Wi-Fi, e não uma falha de hardware, e são resolvidas verificando as configurações do roteador ou mudando para uma conexão Ethernet com fio.

Padrões de segurança e conformidade

Os inversores grid-tie operam na intersecção dos sistemas solares privados e da rede elétrica pública, razão pela qual estão sujeitos a alguns dos padrões mais rigorosamente testados em eletrônica de potência. A conformidade não é opcional – as concessionárias recusarão um pedido de conexão à rede para qualquer inversor que não possa demonstrar conformidade com os padrões aplicáveis, e as apólices de seguro para instalações solares normalmente também exigem isso.

Para mercados norte-americanos , os dois requisitos fundamentais são UL 1741 e IEEE 1547. UL 1741 é um padrão de segurança de produto que abrange o projeto elétrico, mecânico e térmico de inversores, conversores e controladores de carga usados na geração distribuída. Ele exige testes de proteção anti-ilhamento, proteção contra sobrecorrente e detecção de falta à terra. A IEEE 1547 estabelece os requisitos de interconexão e interoperabilidade no nível do sistema – definindo como o inversor deve responder aos desvios de tensão e frequência na rede e especificando os protocolos de comunicação que permitem aos operadores de serviços públicos monitorar e, quando necessário, restringir os ativos de geração distribuída.

Para mercados europeus , a estrutura equivalente é construída em torno da IEC 62116 e EN 50549. A IEC 62116 é o procedimento de teste internacional para medidas de prevenção anti-ilhamento em inversores fotovoltaicos interativos com a concessionária. Ele define o pior cenário de teste – uma carga ressonante balanceada projetada para sustentar uma ilha – e exige que o inversor detecte a condição e se desconecte em dois segundos. A EN 50549 (Partes 1 e 2) cobre os requisitos mais amplos para geradores conectados a redes de distribuição pública de baixa e média tensão, incluindo curvas de resposta de tensão e frequência, capacidade de potência reativa e configurações do relé de proteção de interface. Especificamente na Alemanha, a VDE-AR-N 4105 aplica-se a ligações de baixa tensão e acrescenta requisitos nacionais à linha de base europeia. Os inversores vendidos na Europa devem possuir declarações de conformidade para as partes relevantes destas normas, e os instaladores devem verificar se o modelo específico está na lista de equipamentos aprovados do DNO antes de se comprometerem com um projeto.

A lição prática para os compradores: sempre confirme se o inversor que você está especificando possui as certificações exigidas em seu país, e não apenas uma marca CE geral. Uma marca CE em um inversor solar confirma que o fabricante possui conformidade autodeclarada - ela não confirma por si só que a unidade foi testada de forma independente de acordo com IEC 62116 ou EN 50549. Procure relatórios de testes de terceiros de laboratórios credenciados em caso de dúvida, ou consulte o Documentação padrão de teste anti-ilhamento IEC 62116 no IEEE Xplore para obter a especificação técnica completa.

Perguntas frequentes

Um inversor conectado à rede pode funcionar durante uma queda de energia?

Não – não sem hardware adicional. Um inversor conectado à rede padrão é obrigado por lei a desligar quando detecta que a rede perdeu energia. Este desligamento anti-ilhamento protege os trabalhadores dos serviços públicos de linhas vivas. Se a energia de reserva durante interrupções for uma prioridade, você precisará de um inversor híbrido com sistema de bateria ou de um circuito de reserva separado fora da rede. Muitos inversores string modernos são projetados com um caminho de atualização híbrido, portanto, vale a pena considerar isso na fase de projeto, mesmo se você não estiver adicionando armazenamento imediatamente.

Quanto tempo dura um inversor conectado à rede?

A maioria dos fabricantes garante inversores string por 10 a 12 anos, com opções de garantia estendida disponíveis para 20 anos. A vida útil real geralmente excede o período de garantia – 15 a 20 anos é uma expectativa realista para uma unidade de qualidade instalada em um local bem ventilado. Os microinversores normalmente possuem garantia de 25 anos, correspondendo à vida útil esperada dos painéis que atendem. Os principais componentes de desgaste nos inversores string são capacitores eletrolíticos e ventiladores de resfriamento; substituí-los na marca de 10 a 12 anos é uma maneira econômica de prolongar a vida útil.

Qual tamanho de inversor eu preciso para um sistema residencial?

Um ponto de partida prático é combinar a saída CA nominal do inversor com aproximadamente 80–110% da potência de pico CC do seu array. Um painel de 10 kWp normalmente seria emparelhado com um inversor de 9–10 kW. Um ligeiro subdimensionamento do inversor (superdimensionamento CC) é comum porque os painéis raramente operam em seu pico nominal simultaneamente e melhora a eficiência durante as condições de carga parcial que dominam a maior parte do dia de operação. Seu instalador solar deve validar esse dimensionamento em relação à orientação específica do telhado, aos dados de irradiância local e a quaisquer fatores de sombreamento.

Um inversor conectado à rede é o mesmo que um inversor híbrido?

Não. Um inversor conectado à rede conecta seu painel solar à rede e não inclui gerenciamento de bateria. Um inversor híbrido adiciona uma interface de bateria acoplada a CC, permitindo que o sistema armazene energia solar excedente para uso noturno ou durante interrupções. Os inversores híbridos são mais caros e um pouco mais complexos de instalar, mas oferecem maior independência energética e resiliência. Se você não tiver certeza de qual é o certo para sua situação, começar com um sistema somente conectado à rede e atualizar posteriormente é um caminho viável – desde que o inversor original seja projetado para aceitar um módulo adicional de bateria.

Que certificações devo procurar ao comprar um inversor conectado à rede na Europa?

No mínimo, procure a conformidade com a IEC 62116 (procedimento de teste anti-ilhamento), EN 50549-1 (requisitos de conexão de baixa tensão) e o código de rede nacional aplicável em seu país — VDE-AR-N 4105 na Alemanha, G98/G99 no Reino Unido ou equivalente. Os relatórios de testes de terceiros, de um laboratório credenciado, fornecem uma garantia mais forte do que a autodeclaração do fabricante. O seu ORD também pode manter uma lista de equipamentos aprovados; verificar isso antes de finalizar uma especificação de produto evita atrasos na fase de aprovação da conexão à rede.

Como monitoro o desempenho do meu inversor conectado à rede?

A maioria dos inversores modernos inclui monitoramento integrado via Wi-Fi ou Ethernet, com dados acessíveis por meio de um aplicativo do fabricante ou portal da web. As principais métricas a serem monitoradas são o rendimento energético diário e mensal (kWh), a potência de saída de pico e o rendimento específico (kWh por kWp instalado) em comparação com os dados de irradiância local. Um declínio sustentado na produção específica — em vez da produção absoluta, que varia naturalmente com as estações — é o indicador mais fiável de um problema sistémico. Para instalações comerciais, a conectividade RS485 ou Modbus permite a integração com plataformas de gerenciamento de energia de terceiros para análises mais avançadas e relatórios automatizados.
