Alerta de segurança contra incêndio para sistemas de armazenamento de energia PV em casa: garantindo proteção de bombeiros com desligamento automático

À medida que os sistemas de armazenamento de energia fotovoltaica residencial (PV) se tornam cada vez mais comuns, a segurança contra incêndio surge como uma preocupação crítica - especialmente durante emergências. Um cenário específico e perigoso pode surgir quando ocorre um incêndio em casa, e o quebra -mar é desligado pelos bombeiros. Embora a casa esteja desconectada da grade, permanece um risco oculto: o inversor pode continuar operando no modo off-grid, fornecendo energia às cargas através de baterias e painéis solares. Esse suprimento contínuo de energia pode representar uma séria ameaça à segurança para os socorristas.

O perigo oculto

Se as cargas elétricas estiverem conectadas à porta "carga" do inversor, mesmo após a desconexão da grade principal, o inversor ainda poderá ligar os aparelhos através da bateria e energia PV. Essa entrega contínua de energia cria um ambiente perigoso para os bombeiros que assumem que o sistema está totalmente desenergizado.

Além disso, não é realista esperar que todos os sistemas sejam instalados próximos ao disjuntor principal, o que significa que o desligamento manual pode não ser viável durante uma emergência de incêndio.

A solução de segurança contra incêndio

Um mecanismo de desligamento confiável e automatizado é essencial. O objetivo é permitir o desligamento automático do inversor acionado por sistemas de detecção de incêndio, em vez de depender apenas na desconexão da grade ou na intervenção manual.

Principais componentes da solução de segurança

Lado PV: Dispositivos de desligamento rápido (RSDs)
Instale dispositivos de desligamento rápido ou otimizadores que suportam a funcionalidade de desligamento no nível do módulo PV.

Isso garante que, uma vez acionado, os módulos fotovoltaicos param de gerar energia CC de alta tensão, tornando as áreas na cobertura mais seguras para operações de combate a incêndios.

Lado CA: Integração do alarme de incêndio

Integre o sistema de alarme de incêndio da casa com o inversor.

O alarme de incêndio pode enviar um sinal de contato seco ou uma entrada de 12V DC para o inversor para forçar um desligamento imediato.

Como o sistema funciona

Os próprios inversores não são capazes de detectar fogo.

No entanto, os sistemas de detecção de incêndio podem ser configurados para:

Envie um fechamento de contato seco (por exemplo, via saída de relé)

Ou forneça um sinal de 12V DC aos terminais designados no inversor.

Depois que o inversor recebe o sinal de desligamento:

A saída CA é interrompida imediatamente.

A energia para cargas conectadas é cortada.

O sistema entra em um estado seguro e fechado, protegendo os bombeiros de choque elétrico acidental ou flash de arco.

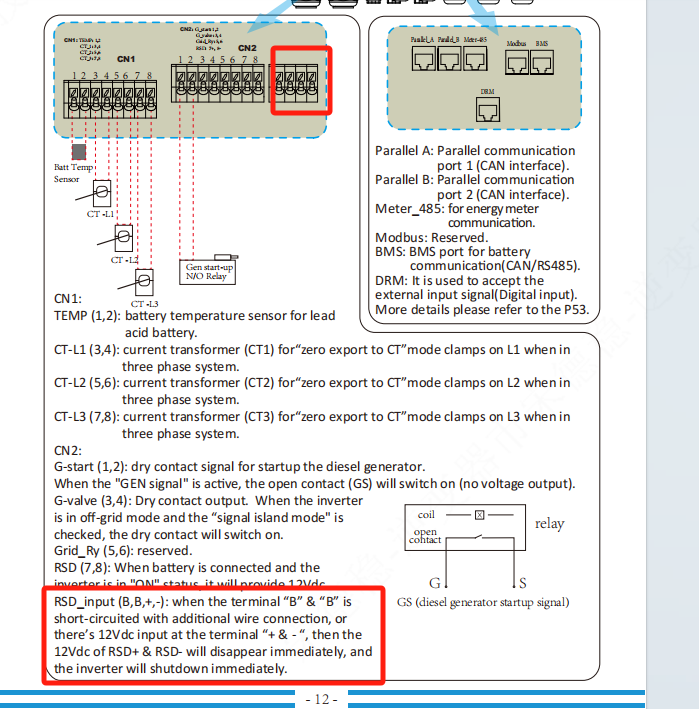

Implementação de referência (com base na imagem)

De acordo com a referência da imagem:

Use terminais "B" e "B-" (entrada RSD) para desligamento.

Se um alarme de incêndio ou outros shorts de circuito "B" e "B" ou aplicar um sinal de 12V em "" e "-", o inversor será desligado imediatamente.

Essa funcionalidade garante que 12V DC de RSD & RSD - desapareçam, confirmando a desativação do sistema.

Takeaway -chave

O desligamento automático do inversor em resposta a alarmes de incêndio é fundamental para a segurança do pessoal de emergência.
Para minimizar o risco:

Implementar mecanismos de desligamento rápido PV.

Integre os sistemas de alarme de incêndio para se comunicar com o inversor.

Verifique se o desligamento é acionado automaticamente durante os incêndios, distinguindo isso das interrupções normais da grade.

Ao integrar essas proteções, criamos um ambiente mais seguro para os proprietários e as equipes de emergência.
