F33 nem sempre é um “alarme falso”: por que a corrente de fase, o acoplamento CA e as cargas transitórias são importantes

F33 nem sempre é um “alarme falso”: por que a corrente de fase, o acoplamento CA e as cargas transitórias são importantes

Quando um inversor relata um evento de sobrecorrente CA, mas o local parece normal alguns minutos depois, o instinto geralmente é suspeitar de um desarme incômodo. Na prática, o melhor ponto de partida costuma ser mais simples: leia as fases, verifique onde o inversor acoplado CA está conectado e pergunte o que mudou imediatamente antes do alarme.

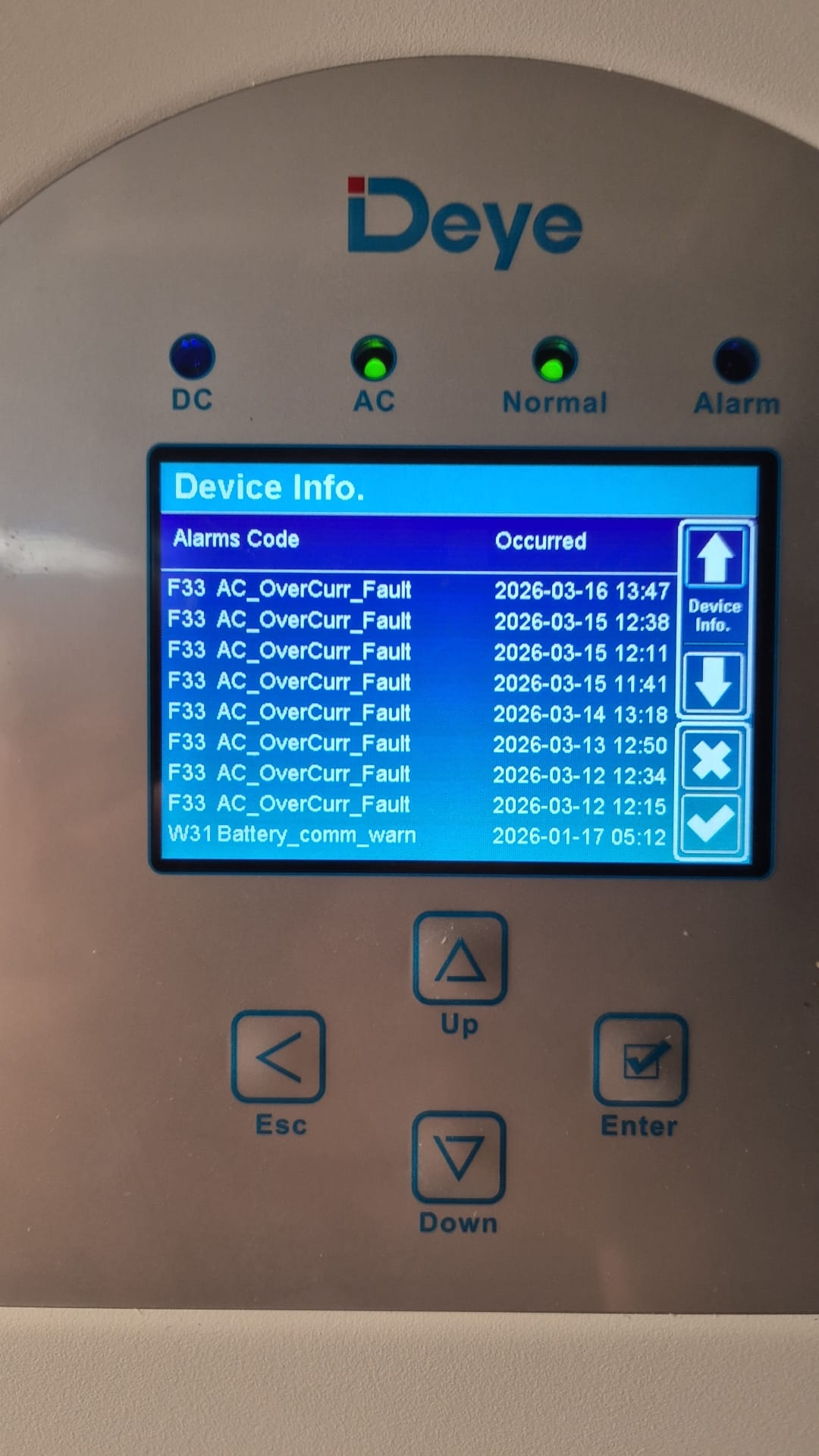

O serviço de campo raramente recompensa a suposição mais rápida. Um alarme que parece misterioso à primeira vista muitas vezes se torna comum quando o caminho elétrico é compreendido. F33 se enquadra perfeitamente nessa categoria. Em algumas famílias de inversores híbridos Deye, o código é listado como AC_OverCurr_Fault. Em outras famílias, a numeração muda ligeiramente, mas a lição prática é praticamente a mesma: comece pelo lado AC antes de concluir que a máquina relatou incorretamente o evento.

Essa distinção é importante porque um evento de sobrecorrente CA é frequentemente interpretado de forma muito restrita. Os instaladores podem observar a potência total do local, fazer uma leitura da corrente em estado estacionário, não ver nada dramático e decidir que o alarme não pode ser real. No entanto, a corrente nem sempre se comporta da forma organizada e equilibrada que sugere uma manchete de poder. Um local pode parecer modesto em quilowatts totais e ainda assim representar uma carga significativa em uma fase, especialmente quando estão envolvidos acoplamento CA, cargas de backup ou eventos de comutação de curta duração.

Comece com o código, mas não pare por aí

O primeiro ponto útil é sóbrio. A numeração dos códigos de falha pode variar de acordo com a família do inversor, portanto, uma equipe de serviço deve sempre confirmar o modelo exato antes de tratar qualquer código único como universal. Mesmo assim, os próprios manuais de Deye apontam numa direção consistente: quando o inversor sinaliza uma condição de sobrecorrente no lado CA, a investigação deve começar com a corrente no caminho CA, e não com uma conclusão apressada de que a culpa é da bateria, do BMS ou da entrada fotovoltaica.

Isso pode parecer óbvio, mas é aí que muitas conversas se perdem. Depois que uma bateria parece saudável nos dados históricos, a atenção geralmente muda para o software ou firmware. Às vezes isso é justificado. Mais frequentemente, os aspectos básicos ainda não foram verificados adequadamente: onde a corrente estava fluindo, em que fase ela estava concentrada e se a configuração do sistema tornava essa concentração mais provável.

Por que uma leitura posterior de corrente zero prova muito pouco

Uma objeção comum no campo parece tranquilizadora, mas não é conclusiva: “Verificamos a corrente quando o alarme foi discutido e era zero”. Isso nos diz apenas como era o site naquele momento posterior. Não nos diz o que aconteceu quando o evento foi acionado.

Breves eventos de sobrecorrente podem ir e vir rapidamente. Um compressor, bomba, banco de aquecedores, carregador ou outro inversor pode mudar o quadro em questão de segundos. Se a condição desaparecer antes da chegada de um técnico, a leitura do estado estacionário pode parecer perfeitamente inofensiva. As curvas históricas também podem perder os detalhes mais reveladores porque o evento pode ser mais curto do que o intervalo de registo ou pode ser suavizado numa tendência mais ampla que parece normal em retrospectiva.

É por isso que o contexto é importante. Um relatório de serviço torna-se muito mais útil quando registra o que foi ligado, em que modo o sistema estava, se o local estava conectado à rede ou trabalhando no lado da carga e se o evento coincidiu com uma mudança conhecida na demanda.

O mal-entendido de 5 kW: potência total e corrente de fase não são a mesma coisa

Uma linha do campo surge repetidamente: "A carga é limitada a 5 kW e 5 kW não produz 22 A." Esta afirmação só é verdadeira sob um pressuposto específico, nomeadamente que a energia é partilhada uniformemente através de um sistema trifásico. Uma vez que a carga ou a fonte acoplada CA esteja concentrada em uma única fase de 230 V, a aritmética muda imediatamente.

Portanto, a afirmação mais precisa é esta: 5 kW normalmente não fornecerão 22 A em cada fase de um sistema trifásico balanceado, mas certamente pode ficar nessa faixa em uma fase de 230 V. É precisamente por isso que os dados em nível de fase são importantes. Um local pode estar dentro das expectativas em termos agregados e ainda assim pressionar um condutor com muito mais força do que o número de potência total sugere.

A questão não é que toda leitura de 22 A seja aceitável. É que o próprio número não deve ser descartado como impossível sem primeiro estabelecer como o poder é distribuído. Em uma instalação real, um inversor string acoplado CA em L1, ou uma grande carga concentrada em L1, pode tornar a corrente de fase muito mais importante do que o número de kW principal.

Por que a localização do acoplamento AC é importante

A documentação do inversor híbrido europeu da Deye destaca um ponto importante que é fácil de ignorar na solução de problemas do dia-a-dia: o acoplamento CA pode ser configurado no lado da rede ou no lado da carga e, nos modelos suportados, a porta GEN também pode ser usada como uma entrada Micro Inv. Essa flexibilidade é útil, especialmente na modernização de um sistema solar existente, mas também altera a forma como a energia circula pela instalação e como os alarmes devem ser interpretados.

Se um inversor na rede for acoplado a CA no lado da carga, a discussão deverá mudar imediatamente da geração total do local para o caminho que a energia está percorrendo através da saída de backup e das fases conectadas a ela. Da mesma forma, quando um medidor externo é usado para monitoramento acoplado a CA, os manuais da Deye observam que os dados do medidor precisam se comunicar corretamente com o inversor híbrido para que os dados de consumo de carga sejam precisos. Sem esse contexto, técnicos e clientes podem acabar discutindo sobre capturas de tela em vez de diagnosticar a condição elétrica real.

Leia as fases, não apenas o total

É aqui que as próprias páginas de detalhes do inversor são muitas vezes mais reveladoras do que uma única visualização da potência total. A interface de Deye apresenta tensão, corrente e potência para cada fase do lado do inversor, e tensão e potência para cada fase do lado da carga. Para uma equipe de atendimento isso não é decoração. Muitas vezes é a pista decisiva.

Os sistemas trifásicos ainda podem ser desiguais. As fichas técnicas de Deye para híbridos trifásicos de baixa tensão afirmam que o inversor suporta saída desequilibrada, e os menus em modelos recentes também se referem à alimentação de fase assimétrica. Em outras palavras, o sistema foi construído para funcionar no mundo real, onde as cargas nem sempre se dividem de maneira organizada. Mas essa mesma realidade significa que a solução de problemas deve ser feita em nível de fase. Um valor total plano pode esconder uma instalação desequilibrada.

Uma maneira melhor de explicar o F33 aos clientes

Os clientes geralmente não querem uma lição de filosofia de códigos de falha. Eles querem saber se o inversor é seguro, se o sistema está conectado corretamente e se estão sendo solicitados a substituir peças desnecessariamente. A resposta mais útil não é dizer que o alarme estava definitivamente certo ou errado. É para explicar que um evento de sobrecorrente CA deve ser avaliado a partir do caminho real da corrente, da carga real da fase e do momento operacional real, e não a partir de um instantâneo calmo obtido posteriormente.

Isso contribui para uma melhor conversa de serviço. Isso mostra que a investigação se baseia no comportamento elétrico e não em suposições. Também evita dois extremos que prejudicam a confiança: descartar o alarme como uma falha de software sem evidências ou tratar cada código de sobrecorrente como prova de um defeito de hardware.

No final das contas, muitas discussões sobre o F33 não são sobre um inversor misterioso. Eles tratam da lacuna entre a potência agregada e a corrente de fase, entre leituras de estado estacionário e eventos de curta duração, e entre um diagrama unifilar simples e a maneira como a instalação está realmente conectada no local. Feche essa lacuna e o caso geralmente se tornará muito mais fácil de entender.
