Análise prática do inversor Deye F55 (falha alta em tensão CC)

Inversor Deye F55 (CC - Volt Alto - Falha) Análise Prática - Solução rápida de problemas e correção de sobretensão CC em um caso real

Visão geral

F55 (CC - Volt Alto Falha) é um código de falha de proteção de alta tensão do lado CC nos inversores híbridos Deye. Geralmente é causado por incompatibilidades de configuração do sistema e condições operacionais, e não por falha de hardware. Quando acionado, o inversor corta imediatamente a entrada fotovoltaica e interrompe a geração fotovoltaica. Este artigo analisa as principais causas e a lógica de acionamento do F55 usando três capturas de tela reais no local e fornece um procedimento padronizado e pronto para uso, desde o rastreamento de dados até a correção no local. A orientação é aplicável a toda a gama de residências individuais Deye fase e três fase baixa inversores híbridos de tensão e é destinado a instaladores fotovoltaicos e pessoal de O&M.

1. Fenômeno de falha de caso - Bloqueando a anomalia central em três capturas de tela

Neste caso, o sistema de armazenamento fotovoltaico residencial parou repetidamente de exportar durante os períodos diurnos de alta irradiância. O monitoramento remoto gerou alarmes. Os três em - as capturas de tela do site formam uma cadeia de evidências completa e mostram claramente o problema central:

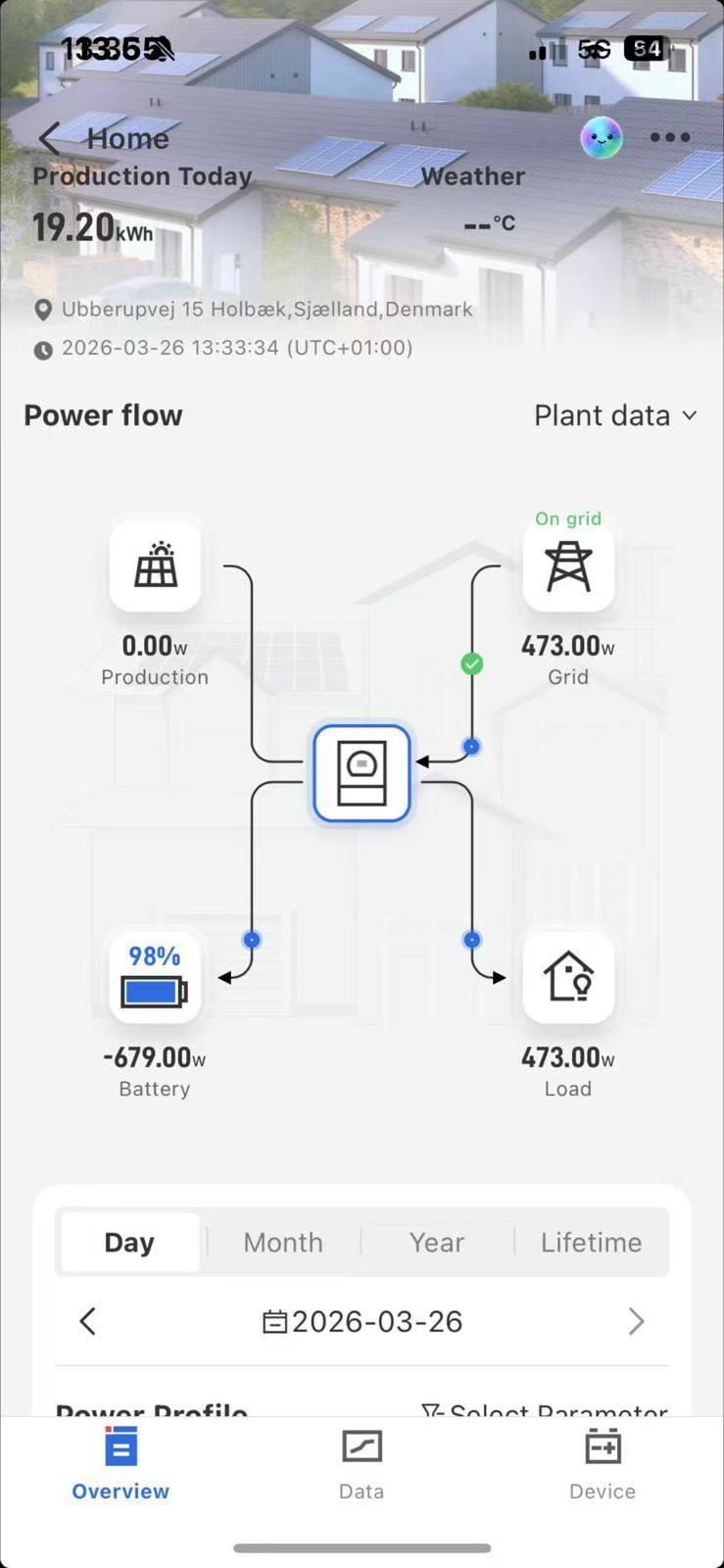

Figura 1 - Captura de tela do fluxo de energia

A potência de geração fotovoltaica cai diretamente para 0 W. O sistema interrompe a geração fotovoltaica e depende inteiramente de

alimentação da rede mais descarga da bateria para atender a carga. Este é o cliente - sintoma percebido de “sem geração”.

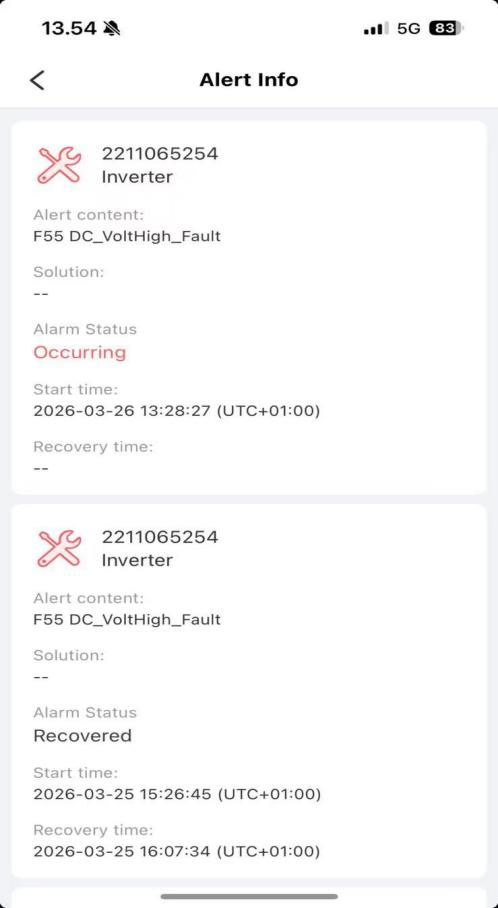

Figura 2 - Captura de tela do registro de alarme F55

A plataforma relata F55 DC - Volt Alto - Falha indicando barramento CC sobrecarregado tensão. Falhas ocorrem durante a alta diurna - períodos de irradiância e apagados automaticamente quando a irradiância cai. O padrão repetido corresponde ao tempo típico de sobretensão CC.

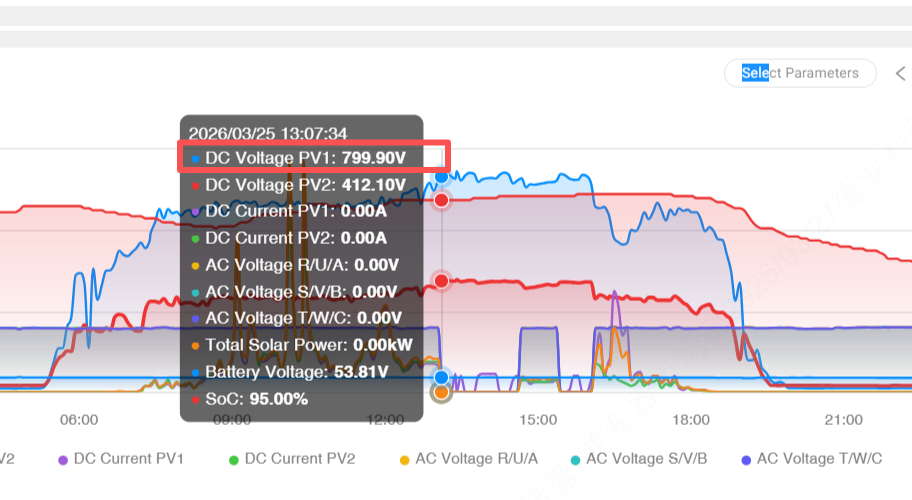

Figura 3 - Captura de tela de dados operacionais

Esta captura de tela é a chave para fazer root - causar identificação. As principais anomalias são claras: a tensão CC do PV1 atinge 799,90 V, as correntes PV do PV1 e PV2 são de 0,00 A, o SOC da bateria é de 95% com a tensão da bateria de 53,81 V e as tensões do lado CA são todas de 0 V, indicando que o inversor foi desconectado da rede.

As três capturas de tela apontam para a conclusão de que DC excessivo - tensão lateral acionou o inversor ' s ação protetora e causou o desligamento da geração. Uma bateria quase cheia agravou ainda mais a condição de tensão.

2. Definição do núcleo de falha F55 e lógica de disparo de caso

1. Definição oficial

F55 denota proteção contra sobretensão do barramento CC. O inversor ' A lógica de proteção evita que altas tensões CC danifiquem os IGBTs, os capacitores do barramento CC, o BMS da bateria e outros componentes críticos. Quando a tensão CC excede o limite de proteção configurado, o inversor executa ações de proteção.

2. Lógica de gatilho completa para este caso

Combinando as três capturas de tela com o comportamento da proteção do inversor, a cadeia de falhas é a seguinte e representa um cenário F55 típico:

- Causa raiz: A string PV1 contém muitos módulos em série, de modo que a tensão de circuito aberto excede significativamente a do inversor ' s Limites de entrada MPPT ou DC. A captura de tela mostra 799,90 V, que excede em muito os limites de segurança típicos.

- Disparo direto: Ao meio-dia, sob forte irradiância, a tensão fotovoltaica aumenta ainda mais e ultrapassa o limite de proteção.

- Fator de amplificação: O SOC da bateria a 95% está quase cheio, deixando pouca capacidade para absorver o excesso de energia fotovoltaica. O excesso de energia se acumula no lado CC e aumenta a tensão.

- Ação de proteção: O inversor aciona F55, corta a entrada fotovoltaica para que as correntes fotovoltaicas caiam para zero e se desconecta da rede para que as tensões CA sejam zero. A potência fotovoltaica cai para 0 W e o sistema para de exportar.

- Recuperação automática: À medida que a irradiância diminui à noite, a tensão fotovoltaica volta à faixa segura, a proteção é cancelada e o inversor retoma a operação normal.

3. Principais causas do F55 (principais problemas não relacionados a hardware)

Com base nas capturas de tela e nas estatísticas de campo, a maioria das falhas do F55 não são causadas por defeitos de hardware. Este caso corresponde a duas causas principais que devem ser o foco das verificações no local:

1. Configuração excessiva da cadeia fotovoltaica (causa principal, ~60%)

Este caso é típico: a contagem da série de strings PV1 é muito alta, então a tensão de circuito aberto atinge 799,90 V, excedendo em muito a tensão do inversor. ' é uma entrada permitida. Sob forte irradiância, a proteção contra sobretensão é inevitavelmente acionada. Alguns casos também mostram desequilíbrio entre PV1 e PV2 no tipo de módulo ou na contagem de strings, fazendo com que um string exceda a tensão segura.

2. Absorção insuficiente da bateria (secundária, ~25%)

Alto battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Outros não comuns - causas de hardware

- Configurações incorretas de parâmetros, como limites antirreversos excessivamente rígidos, suavização de energia desativada ou configurações incorretas de corte de carga da bateria que permitem picos de tensão.

- Problemas de fiação CC, como conexões soltas ou oxidadas que distorcem a detecção de tensão e causam falsa detecção de sobretensão.

4. Procedimento padronizado de solução de problemas F55 - Remoto primeiro, depois ligado - Local

Siga o princípio “primeiro o rastreamento remoto da captura de tela, depois as verificações práticas no local; inspecione os circuitos antes do hardware”. As três capturas de tela podem identificar cerca de 90% dos problemas e evitar desmontagens desnecessárias.

Passo 1 - Rastreamento remoto de captura de tela (núcleo, 5 minutos para bloquear a causa raiz)

Recupere as três capturas de tela principais da plataforma e verifique quatro pontos:

- Na Figura 2 confirme F55 e que os disparos ocorrem durante alta irradiância, indicando PV - questões paralelas.

- Na Figura 3, verifique a tensão e a corrente fotovoltaica. Tensão muito acima do MPPT ou dos limites de entrada com corrente zero aponta para problemas de configuração da cadeia fotovoltaica.

- Na Figura 3, verifique o SOC da bateria. SOC elevado acima de 85% indica capacidade de absorção insuficiente.

- Na Figura 1 e na Figura 3, verifique o lado CA para excluir problemas de rede como causa do desligamento.

Passo 2 - Verificações no local do lado fotovoltaico (correção central)

- Desconecte o PV do inversor e meça as tensões de circuito aberto PV1/PV2 com um multímetro para verificar as leituras da captura de tela.

- Recalcule as contagens de cadeias e certifique-se de que a tensão do circuito aberto esteja dentro dos limites seguros sob as condições de temperatura esperadas.

- Inspecione os terminais PV DC quanto a conexões soltas ou oxidação e verifique os módulos quanto a danos ou sombreamento.

Passo 3 — Battery and parameter optimization (remove amplifying factors)

- Restaure o corte de carga da bateria e outros parâmetros da bateria para os padrões do fabricante.

- Evite carregar durante os horários de pico de irradiância, como 11h00 às 15h00, e mude o carregamento para períodos fora de pico da rede para aumentar a margem de absorção.

- Relaxe adequadamente os limites anti-reversão/exportação dentro dos limites regulamentares e permita a suavização de energia para suprimir picos de tensão.

Passo 4 — Hardware checks (only if prior steps fail, rare)

- Atualize o firmware do inversor e, se necessário, restaure as configurações de fábrica e reconfigure os parâmetros.

- Entre em contato com o suporte técnico da Deye para inspeção de sensores de tensão CC, IGBTs e BMS da bateria. Não desmonte o inversor sem autorização.

5. Plano de Remediação Específico para Caso — Prático e Durável

Concentre-se na correção da cadeia fotovoltaica e na otimização da bateria/parâmetros. Todas as ações abaixo são executáveis ​​em campo e devem eliminar recorrências.

1. Remediação do núcleo do lado fotovoltaico

- Para a leitura de tensão PV1 de 799,90 V, reduza imediatamente a contagem da série de strings PV1 para que a tensão de circuito aberto caia dentro do inversor ' s faixa de entrada permitida com uma margem de segurança. Após a reconfiguração, meça a tensão de circuito aberto no estado desconectado e reconecte somente quando as leituras estiverem normais.

- Certifique-se de que PV1 e PV2 usem tipos de módulos idênticos, contagens de strings e, de preferência, os mesmos lotes de produção. Mantenha as diferenças de tensão entre cadeias mínimas.

2. Otimização de bateria e parâmetros

- Defina o limite superior de carga da bateria para um nível que deixe margem para absorção fotovoltaica, por exemplo, 80%–85% SOC.

- Permitir exportação limitada para a rede sempre que permitido, para evitar a acumulação de energia CC.

- Ative recursos de suavização de energia e limitação de energia fotovoltaica para suprimir tensões repentinas ou picos de energia.

3. Manutenção de rotina simples

- Aperte os terminais CC nos lados fotovoltaico e da bateria, remova a oxidação e garanta o isolamento adequado.

- Recupere mensalmente as três capturas de tela principais para monitorar a tensão fotovoltaica e o SOC da bateria e intervir antecipadamente se surgirem anomalias.

7. Principais conclusões

- F55 é uma ação normal de proteção de segurança e não indica necessariamente falha de hardware. A maioria das ocorrências é causada pela configuração da cadeia fotovoltaica que excede os limites do inversor. SOC alto da bateria e configurações inadequadas de parâmetros são fatores de amplificação comuns.

- O diagnóstico rápido depende de três capturas de tela: fluxo de energia, registro de alarmes e dados operacionais. Na maioria dos casos, essas imagens permitem um rastreamento da causa raiz em cinco minutos.

- Prioridades de remediação: corrigir a configuração da cadeia fotovoltaica para eliminar a causa raiz e otimizar os parâmetros da bateria e do inversor para remover condições de amplificação e evitar recorrências.

Lista de verificação acionável

- Recupere e salve a Figura 1, a Figura 2 e a Figura 3 para cada incidente.

- Desconecte e meça PV Voc em campo.

- Recalcule e ajuste as contagens de strings para atender aos limites de entrada do inversor.

- Coordene os limites de carga da bateria com o fornecedor da bateria e ative a suavização de energia.

- Documente alterações e monitore mensalmente por meio de capturas de tela remotas.
