Deye SG06LP1 vs SG05LP1: comparação de inversor híbrido monofásico

O que torna a série SG06LP1 diferente

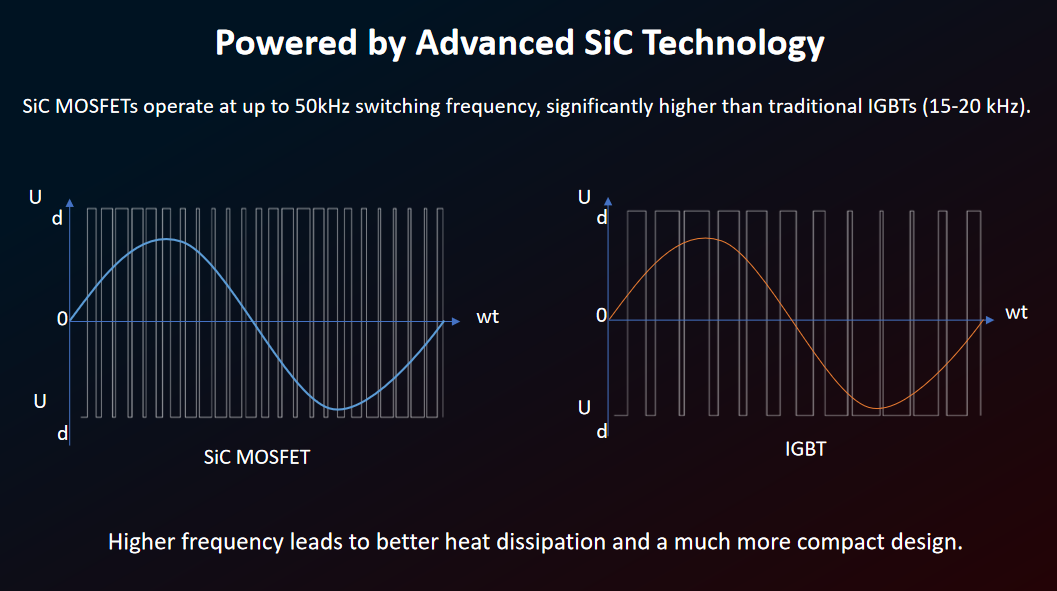

O tamanho de um inversor híbrido monofásico costumava ser determinado pela quantidade de calor que seus componentes de comutação poderiam liberar. A série SG06LP1 da Deye muda essa equação, substituindo os IGBTs tradicionais por MOSFETs de carboneto de silício (SiC), que mudam em até 50kHz em comparação com os 15-20kHz típicos de projetos baseados em IGBT.

Frequência de comutação mais alta significa que os componentes de filtragem interna do inversor – indutores, capacitores – podem encolher consideravelmente enquanto ainda moldam uma forma de onda de saída limpa. Menos calor gerado por ciclo também reduz o tamanho do dissipador de calor necessário para manter a unidade resfriada.

O resultado prático aparece diretamente na ficha técnica: inversores solares híbridos monofásicos de baixa tensão construídos nesta plataforma SiC alcançam eficiência aproximadamente 0,6% maior enquanto reduzem o peso em até 42% em classificações de potência comparáveis.

Resumo da programação completa

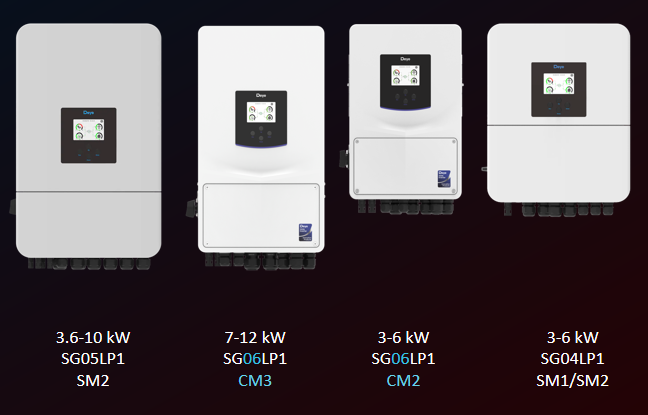

A série SG06LP1 é dividida em duas faixas de potência. Os modelos de 3-6kW (SG06LP1-CM2) destinam-se a instalações residenciais menores, enquanto os modelos de 7-12kW (SG06LP1-CM3) cobrem residências maiores ou cargas comerciais leves. Ambos estão ao lado da série SG05LP1 anterior, que permanece disponível em 3,6-10kW, e da série SG04LP1 no nível de entrada de 3-6kW.

A convenção de nomenclatura é importante aqui. CM2 e CM3 designam as novas placas de controle baseadas em SiC, enquanto SM1/SM2 marca a plataforma IGBT mais antiga ainda vendida sob os emblemas SG04LP1 e SG05LP1. Saber qual sufixo você está olhando informa qual geração de eletrônicos internos você está realmente comprando.

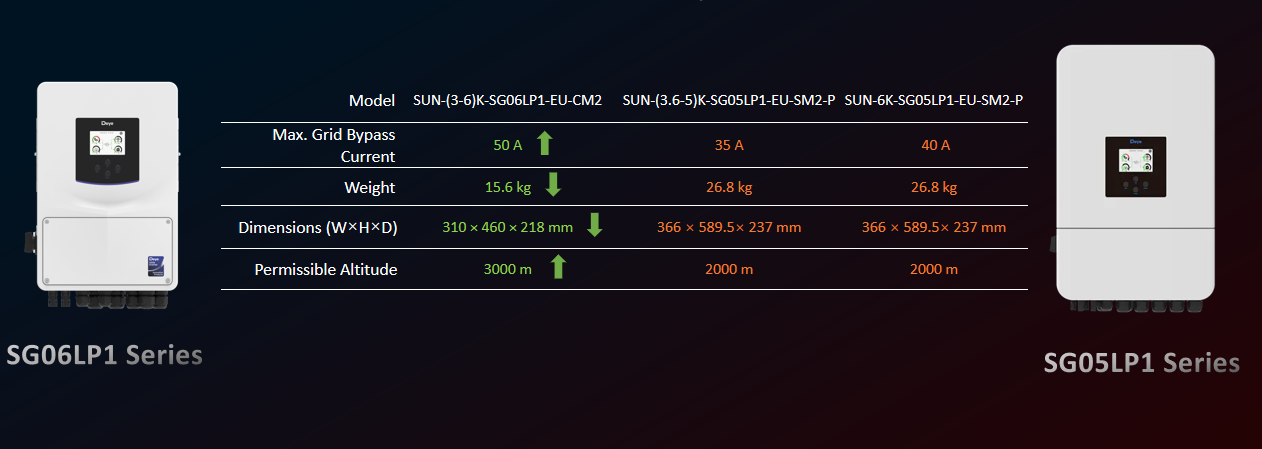

Modelos de 3-6kW: SG06LP1-CM2 vs SG05LP1-SM2

No nível de energia de entrada, o fosso geracional é maior em termos de pegada física. O SUN-(3-6)K-SG06LP1-EU-CM2 pesa 15,6kg , contra 26,8 kg para ambas as variantes SG05LP1-SM2-P – uma diferença de mais de 11 kg em unidades que fazem o mesmo trabalho.

As dimensões seguem o mesmo padrão: 310×460×218mm para o CM2 versus 366×589,5×237mm para os modelos SM2-P. Essa é uma área ocupada significativamente menor para instalações montadas na parede onde o espaço do gabinete ou despensa é apertado.

Dois outros números separam esses modelos além do tamanho. A corrente máxima de bypass da rede no CM2 atinge 50A, à frente de 35A (variante 3,6-5K) e 40A (variante 6K) nas unidades SM2-P – relevante para instalações que esperam cargas de passagem de rede mais altas. A altitude permitida também sobe de 2.000 m para 3000m , o que é importante para locais montanhosos ou de grande altitude, onde a redução da capacidade se torna uma restrição real do projeto.

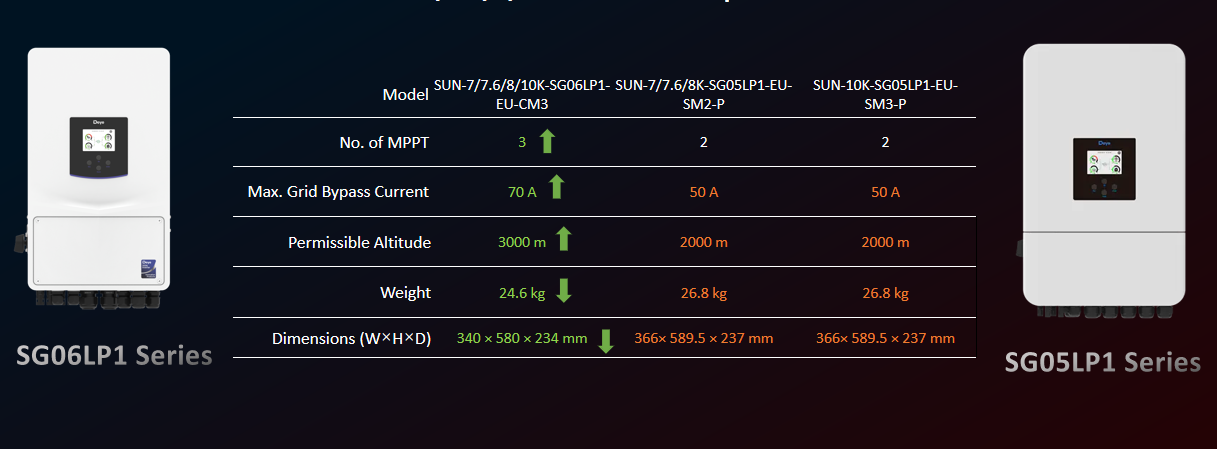

Modelos de 7-12kW: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Aumentando para o nível de 7 a 12 kW, a linha SG06LP1-CM3 adiciona uma capacidade que o SG05LP1 não oferece nesta faixa: um terceiro rastreador MPP. Enquanto o SUN-(7-8)K-SG05LP1-EU-SM2-P e o SUN-10K-SG05LP1-EU-SM3-P executam 2 MPPTs, o CM3 executa 3 , abrindo configurações de string mais flexíveis para matrizes divididas em vários planos ou orientações de telhado.

A corrente de bypass apresenta o mesmo salto geracional visto na camada inferior: 70A no CM3 versus 50A em ambas as variantes do SG05LP1. O peso cai de 26,8 kg para 24,6 kg e a área ocupada diminui de 366 × 589,5 × 237 mm para 340 × 580 × 234 mm. A altitude permitida sobe novamente para 3.000 m, correspondendo à melhoria observada nos modelos CM2 de menor potência.

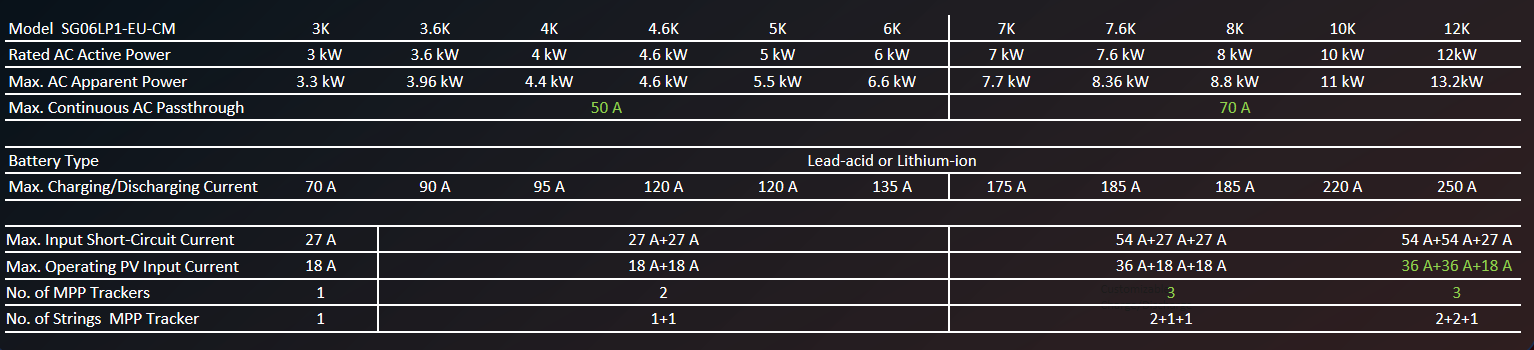

Tabela de referência de especificações completas

Além das comparações principais, a linha completa SG06LP1-EU-CM abrange dez classificações de potência de 3K a 12K, todas compartilhando a mesma compatibilidade de bateria de chumbo-ácido ou íon de lítio. A contagem de rastreadores MPP aumenta com potência: configurações de rastreador único são executadas nos modelos de 3 a 6K, dois rastreadores cobrem unidades de 3,6K a 6K e três rastreadores aparecem a partir de 7K.

A corrente de carga e descarga aumenta constantemente em toda a faixa, de 70A no modelo 3K até 250A no carro-chefe de 12K. A corrente máxima de entrada fotovoltaica operacional segue uma curva semelhante, atingindo 36A 36A 18A na unidade 12K graças ao seu design de três rastreadores. Para qualquer pessoa que esteja planejando o layout de strings, esta tabela é a maneira mais rápida de verificar como a capacidade de rastreamento do MPP afeta as opções de fiação antes de se comprometer com um modelo específico.

Escolhendo entre SG06LP1 e SG05LP1

Para a maioria das novas instalações, a série SG06LP1 é a escolha mais capaz no papel: corrente de bypass mais leve, menor e mais alta e - no nível de 7kW ou mais - um rastreador MPP extra. A série SG05LP1 ainda faz sentido onde o estoque da série CM ainda não está disponível localmente ou onde um instalador já possui peças sobressalentes e familiaridade de comissionamento com a plataforma SM.

Vale a pena sinalizar a altitude separadamente. Projetos acima de 2.000 m não têm a opção SG05LP1 que atenda a essa classificação neste conjunto de dados - a altitude permitida de 3.000 m do SG06LP1 torna-se um requisito difícil, em vez de algo bom de se ter. Além disso, a decisão muitas vezes se resume a quanto vale a economia de espaço de instalação e a margem de bypass em relação à disponibilidade dos componentes. Nem todo projeto precisa da plataforma mais recente, mas escolhendo o inversor do tamanho certo para a carga é mais importante do que perseguir o modelo mais bem avaliado na prateleira.
